Ürün Açıklaması
K1 / K1 MAX UYUMLU • 4004100078 • 3204120108 • 0.8A • 1.8° • 12 DİŞLİ

Creality K1 / K1 Max
Ekstrüder Step Motor

Creality K1 / K1 Max Ekstrüder Step Motor, filamentin doğrudan tahrikli ekstrüder mekanizması içinde hotend’e doğru hassas ve kararlı şekilde itilmesini sağlayan orijinal dairesel step motor yedek parçasıdır. 1.8° adım açısı, 0.8A akım değeri ve 12 dişli preslenmiş dişli yapısı ile filament beslemede daha kontrollü hareket sunar.

4004100078
P/N / Üretici No
1.8°
Adım Açısı
12 diş
Ekstrüder Dişlisi

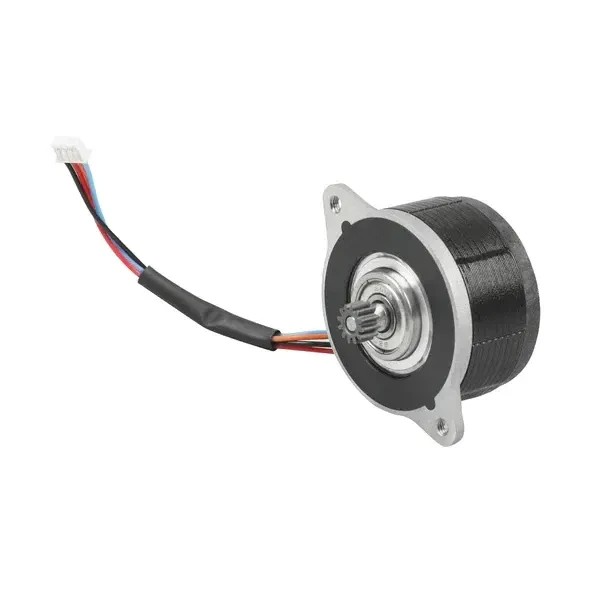

Creality K1 / K1 Max Ekstrüder Step Motor ürün görseli
Creality K1 / K1 Max Circular Stepper Motor dişli ve kablo detayı
EKSTRÜDER BESLEME MOTORU
Filamenti güçlü ve
kontrollü şekilde iter
12 dişli preslenmiş ekstrüder dişlisi, filament kavramasını destekler. Step motor yapısı ise hassas dönüş kontrolüyle akış sürekliliğine katkı sağlar.
CIRCULAR EXTRUDER STEPPER MOTOR

Doğrudan tahrikli ekstrüder sisteminin filament besleme gücünü sağlar.

K1 / K1 Max ekstrüder step motoru, filamentin ekstrüder dişlileri tarafından kontrollü biçimde kavranıp hotend yönüne aktarılmasını sağlar. Motorun doğru çalışması; eksik akış, filament öğütme, layer boşluğu ve yüksek hızda besleme kararsızlığı gibi sorunların azaltılması için önemlidir.

01

Hassas Hareket Kontrolü

1.8° adım açısı ve 200 adım/devir yapısı, ekstrüder besleme hareketinin kontrollü ilerlemesine yardımcı olur.

02

12 Dişli Filament Kavrama

Mil üzerindeki 12 dişli yapı, ekstrüder mekanizması içinde filamentin daha stabil kavranmasını destekler.

03

Orijinal K1 Serisi Uyum

K1, K1 Max ve aynı motoru kullanan uyumlu K1 serisi ekstrüder yapıları için listelenen orijinal step motor parçasıdır.

UYUMLULUK

K1 ve K1 Max ana uyumluluk; K1C ve bazı V3 modellerinde de aynı motor listelenebilir.

Bu ürün FIXX3D ürün adı standardına göre K1 / K1 Max Ekstrüder Step Motor olarak hazırlanmıştır. Creality Wiki’de K1, K1 Max ve K1C parça listelerinde Circular Stepper Motor için SKU 3204120108 ve Motor_0.8A_1.8 degree_L6.6 tanımı geçer.

Perakende ürün sayfalarında P/N 4004100078 olarak listelenen varyantlar bulunur. Robo90 ürün açıklamasında K1, K1 Max, K1C, K1 SE, Ender-3 V3 CoreXZ ve Ender-3 V3 Plus uyumluluğu belirtilir.

K1 serisinde ayrıca 42-40 ve 42-48 gibi farklı step motorlar da bulunur. Bu ürün ekstrüderde kullanılan dairesel step motor olduğundan sipariş öncesinde mevcut motor üzerindeki dişli, mil ve soket yapısı kontrol edilmelidir.

K1 uyumlu K1 Max uyumlu K1C uyum notu 4004100078
Creality K1 K1 Max Ekstrüder Step Motor kablo ve konnektör yapısı
Creality K1 Max Circular Stepper Motor 12 dişli mil detayı
12 DİŞLİ DAİRESEL MOTOR

3 mm mil ve 6.6 mm uzunlukla ekstrüder dişli yapısına göre tasarlanmıştır.

Ürün teknik özelliklerinde mil boyutu 3 mm dış çap ve 6.6 mm uzunluk olarak listelenir. Bu kısa mil yapısı, ekstrüder içindeki dişli hizalamasının doğru kalması için önemlidir.

Dişli sayısı 12 olarak verilir. Dişli aşındığında, motor atlama yaptığında veya filament kavrama performansı düştüğünde motor / dişli grubu kontrol edilmelidir.

3 mm mil çapı 6.6 mm mil uzunluğu 12 dişli 0.8A
NE ZAMAN DEĞİŞTİRİLMELİ?

Filament besleme, motor atlama veya ekstrüder tıkırtısı sorunlarında kontrol edilmelidir.

Ekstrüder step motor arızalarında filament hotend’e yeterli basınçla iletilemeyebilir. Motor tıkırdıyor, dişli filament öğütüyor, baskıda eksik akış görülüyor veya ekstrüder hareket etmiyorsa motor, extruder kit, kablo ve toolhead board birlikte kontrol edilmelidir.

01

Motor Atlıyor

Extruder tıkırdıyor veya step kaçırıyorsa motor, dişli ve filament yolu kontrol edilmelidir.

02

Eksik Akış

Katmanlarda boşluk, zayıf duvar veya az ekstrüzyon varsa motor beslemesi ve hotend tıkanıklığı birlikte incelenmelidir.

03

Filament Öğütme

Dişli filament üzerinde aşırı iz bırakıyor veya filament tozu oluşuyorsa kavrama ve motor hizası kontrol edilmelidir.

04

Motor Dönmüyor

Motor hiç hareket etmiyorsa motor kablosu, soket, toolhead board ve step motor kontrol edilmelidir.

SERVİS VE DEĞİŞİM

Ekstrüder motoru değişimi için ekstrüder kit servis adımları takip edilmelidir.

K1 Max ekstrüder kit değişim rehberinde önce nozzle sıcaklığı 260°C’ye ayarlanıp filamentin çıkarılması, ardından makinenin kapatılması ve güç kablosunun çıkarılması önerilir.

Ekstrüder kit sökülürken motorun altı desteklenmeli, yanlardaki 3 vida gevşetilmeli ve ekstrüder montaj yerinden dikkatli çıkarılmalıdır. Motor / ön kapak sökümünde kablo, PTFE tüp ve filament yolu zorlanmamalıdır.

Filament çıkarma Güç kapalı işlem 3 yan vida Extrusion testi
Creality K1 / K1 Max Ekstrüder Step Motor montaj konnektörü ve kablo yapısı
MONTAJ SONRASI KONTROL

Filament yükleme, extrusion ve motor hareket testi yapılmalıdır.

Yeni motor takıldıktan sonra kablo soketinin doğru oturduğu, motor dişlisinin filament yoluyla hizalı olduğu ve ekstrüder kapağının doğru sabitlendiği kontrol edilmelidir.

İlk testte filament yüklenmeli, düşük hızda extrusion yapılmalı ve motorun atlama, tıkırtı, aşırı ısınma veya filament öğütme belirtisi göstermediği doğrulanmalıdır.

Soket kontrolü Dişli hizası Filament yükleme Extrusion testi
TEKNİK ÖZELLİKLER

K1 / K1 Max için orijinal dairesel ekstrüder step motor.

Creality K1 / K1 Max Ekstrüder Step Motor; 0.8A akım, 1.8° adım açısı, 200 step/devir, 3 mm mil çapı ve 12 dişli yapısıyla ekstrüder filament besleme sisteminde kullanılan orijinal yedek step motorudur.

Creality K1 K1 Max Circular Stepper Motor teknik ürün görseli
Ürün TipiEkstrüder Step Motor / Circular Stepper Motor / Dairesel Step Motor
MarkaCreality
Uyumlu Ana ModellerCreality K1, Creality K1 Max
Ek Uyumluluk NotuK1C, K1 SE, Ender-3 V3 CoreXZ ve Ender-3 V3 Plus gibi modellerle uyumluluk listeleyen perakende sayfaları bulunur. Sipariş öncesi mevcut motor ve soket yapısı kontrol edilmelidir.
Creality Wiki SKU3204120108
P/N / Üretici No4004100078 olarak listelenen perakende varyant
Parça TanımıMotor_0.8A_1.8 degree_L6.6 / Circular Stepper Motor
Adım Açısı1.8°
Adım / Devir200 step
Akım0.8A
Mil Çapı3 mm OD
Mil Uzunluğu6.6 mm
Dişli12 dişli preslenmiş ekstrüder dişlisi
BağlantıRenkli kablo ve beyaz konnektör yapısı; bazı listelemelerde bağlantı kablosu dahil olmayabilir notu geçebilir
FonksiyonDoğrudan tahrikli ekstrüder mekanizmasında filament besleme hareketini sağlamak
Kullanım BölgesiExtruder assembly / toolhead ekstrüder motor bölümü
Kullanım AmacıMotor atlama, filament besleme sorunu, eksik akış, filament öğütme, ekstrüder tıkırtısı, motor dönmeme veya dişli aşınması sonrası değişim
Paket İçeriği1 adet Creality K1 / K1 Max Ekstrüder Step Motor
Montaj NotuMontaj öncesi filament çıkarılmalı, yazıcı kapatılmalı, motor kablosu zorlanmamalı ve işlem sonrası filament yükleme / extrusion testi yapılmalıdır.
Önemli UyarıK1 serisinde 42-40, 42-48 ve circular extruder step motor gibi farklı motorlar bulunur. Bu ürün ekstrüderde kullanılan dairesel 12 dişli step motor parçasıdır.
FIXX3D AVANTAJLARI

FIXX3D güvencesiyle doğru Creality yedek parça seçimi.

Ücretsiz Kargo

2000 TL ve üzeri ücretsiz kargo avantajı.

Distribütör Garantisi

2 yıl distribütör garantisiyle güvenli alışveriş.

Teknik Destek

Ömür boyu teknik destek desteği.

İade Hakkı

14 gün iade hakkı.

SIK SORULAN SORULAR

Creality K1 / K1 Max Ekstrüder Step Motor hakkında merak edilenler.

Bu motor hangi yazıcılarla uyumludur?

Ana uyumluluk Creality K1 ve Creality K1 Max modelleridir. K1C ve bazı Ender-3 V3 modellerinde de aynı motoru listeleyen ürün sayfaları bulunur; sipariş öncesi mevcut motor kontrol edilmelidir.

Creality Wiki SKU nedir?

Creality Wiki parça listelerinde Circular Stepper Motor için SKU 3204120108 olarak geçer.

P/N / üretici no nedir?

Perakende ürün sayfalarında P/N 4004100078 olarak listelenir.

Adım açısı ve akım değeri nedir?

Adım açısı 1.8°, akım değeri 0.8A olarak listelenir.

Dişli sayısı kaçtır?

Mil üzerinde 12 dişli ekstrüder dişlisi bulunur.

Mil ölçüsü nedir?

Mil boyutu 3 mm dış çap ve 6.6 mm uzunluk olarak listelenir.

Bu ürün 42-40 veya 42-48 motor mu?

Hayır. Bu ürün ekstrüderde kullanılan dairesel step motor parçasıdır. K1 serisinde ayrıca 42-40 ve 42-48 gibi farklı step motorlar da bulunur.

Ne zaman değiştirilmelidir?

Motor atlama, ekstrüder tıkırtısı, filament öğütme, eksik akış, motor dönmeme veya dişli aşınması gibi durumlarda kontrol edilmeli; arızalıysa değiştirilmelidir.

Montaj sonrası ne yapılmalıdır?

Kablo soketi, dişli hizası ve ekstrüder kapağı kontrol edilmeli; ardından filament yükleme ve kısa
