Ürün Açıklaması
ORİJİNAL ELEGOO YEDEK PARÇA

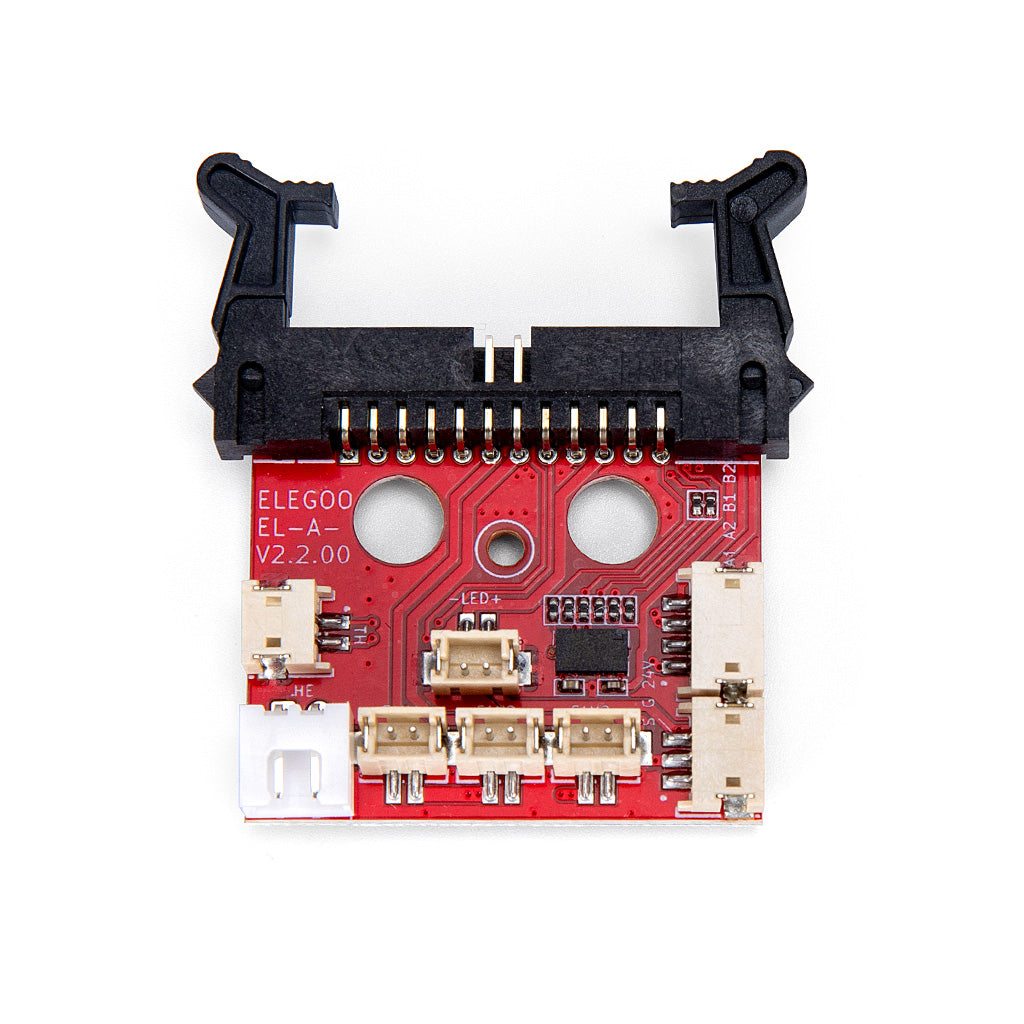

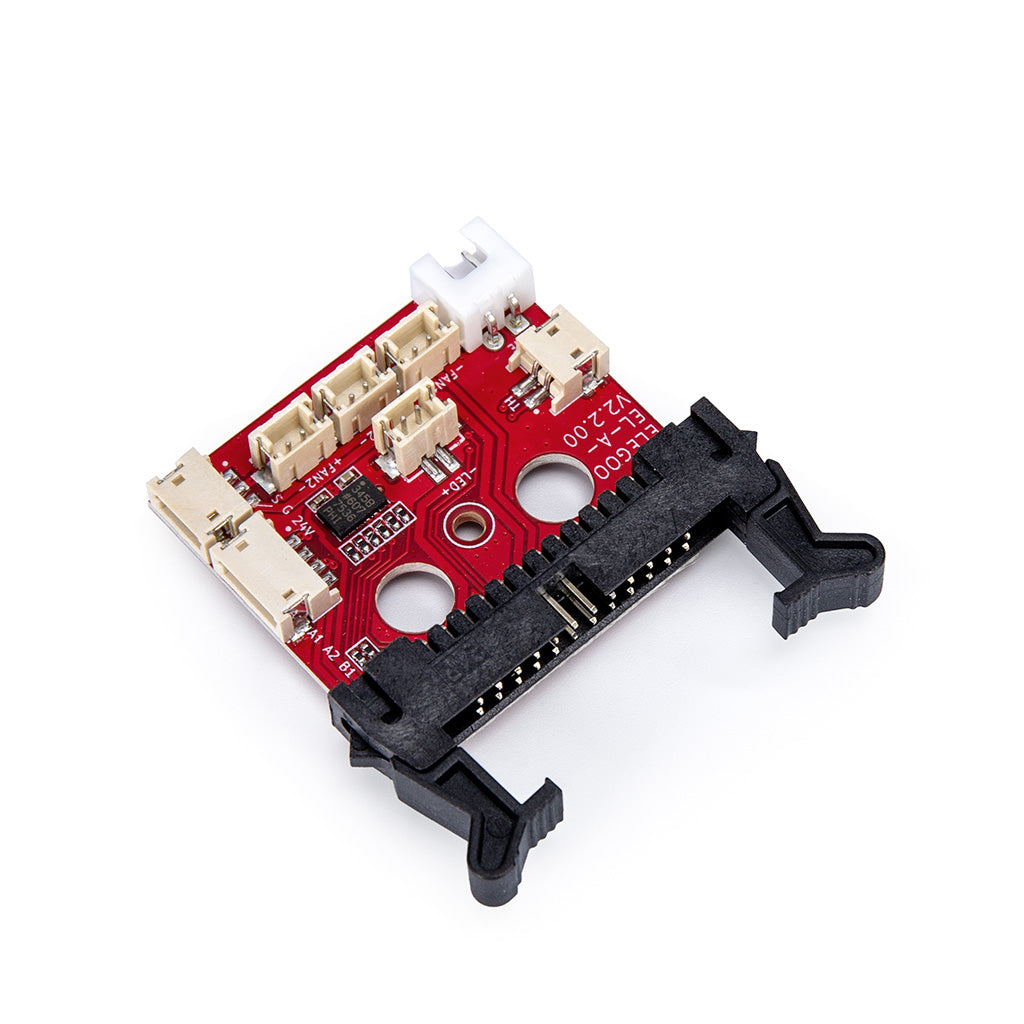

ELEGOO Neptune 4 Plus / 4 Max Ekstrüder Adaptör Kartı
ELEGOO Ekstrüder Adaptör Kartı, Neptune 4 Plus ve Neptune 4 Max baskı kafasında bulunan elektronik bileşenlerin merkezi bağlantı noktasıdır. Ekstrüder sistemi ile yazıcı anakartı arasındaki iletişimin ve kontrol sinyallerinin tek arabirim üzerinden aktarılmasını sağlar.
01.201.0032
Üretici parça kodu
6932704905647
EAN / barkod
Neptune 4 Plus / Max
Uyumlu yazıcı modelleri
Ribbon-Cable
Uyumlu donanım sürümü
Extruder Adapter Board
BASKI KAFASININ MERKEZİ BAĞLANTI KARTI
Ekstrüder bileşenleri ile anakart arasında düzenli ve kararlı iletişim.
Ekstrüder adaptör kartı, baskı kafasındaki farklı elektronik bağlantıları tek bir merkezi kart üzerinde toplar. Baskı kafası bileşenlerinden gelen bağlantılar, bu kart ve ana ekstrüder kablosu aracılığıyla yazıcının anakartına aktarılır.
Merkezi bağlantı arabirimi
Baskı kafasındaki elektronik bileşenlerin
bağlantılarını tek kart
üzerinde bir araya getirir.
Anakartla iletişimi destekler
Ekstrüder bileşenlerinin yazıcı
anakartı tarafından kontrol edilmesine
yardımcı olan bağlantı merkezidir.
Orijinal soket ve montaj düzeni
Neptune 4 Plus ve Neptune 4 Max Ribbon-Cable
sürümlerinin orijinal baskı kafası
yapısına uygun olarak geliştirilmiştir.
SİPARİŞ ÖNCESİ UYUMLULUK KONTROLÜ
Yalnızca Ribbon-Cable sürüm Neptune 4 Plus ve Neptune 4 Max içindir.
Neptune 4 serisinde Ribbon-Cable ve Type-C olmak üzere iki farklı baskı kafası bağlantı yapısı bulunur. Bu ürün yalnızca geniş şerit kablo kullanan Ribbon-Cable sürümlerle uyumludur.
Uyumlu Modeller
ELEGOO Neptune 4 Plus
Ribbon-Cable baskı kafası sürümü
ELEGOO Neptune 4 Max
Ribbon-Cable baskı kafası sürümü
Uyumlu Değildir
Type-C sürümler
USB Type-C baskı kafası bağlantısına
sahip Neptune 4 Plus ve Neptune 4 Max modelleri
Neptune 4 ve Neptune 4 Pro
Bu modeller farklı adaptör kartı yapısı
kullanır.
Önemli:
Yazıcınızın model adının
Neptune 4 Plus veya Neptune 4 Max olması tek başına
yeterli değildir. Sipariş vermeden önce baskı
kafası kablosunun Ribbon-Cable sürüm olduğunu
mutlaka kontrol edin.
ÖNE ÇIKAN ÖZELLİKLER
Orijinal baskı kafası bağlantı düzenini yeniden oluşturun.
Hasarlı veya arızalı adaptör kartının orijinal ELEGOO yedek parçasıyla değiştirilmesi, baskı kafası bağlantılarının fabrika düzenine uygun biçimde yenilenmesini sağlar.
02
Merkezi soket yapısı
Baskı kafası bileşenlerinden gelen bağlantıların düzenli biçimde tek kart üzerinde toplanmasını sağlar.
03
Orijinal montaj noktaları
Kart geometrisi, vida konumları ve soket yerleşimleri uyumlu baskı kafası yapısına göre hazırlanmıştır.
04
PCB elektronik kart yapısı
Baskı kafasındaki sinyal ve bağlantı hatlarını taşıyan çoklu konnektör yapısına sahiptir.
05
Servis ve onarım odaklı
Hasar görmüş soket, elektronik kart veya baskı kafası bağlantı yapısının yenilenmesinde kullanılır.
06
Neptune 4 Plus / Max uyumu
Tek kart, Ribbon-Cable sürüm Neptune 4 Plus ve Neptune 4 Max baskı kafalarıyla uyumludur.
NE ZAMAN DEĞİŞTİRİLMELİ?
Baskı kafası bağlantılarında fiziksel veya elektronik hasar oluştuğunda.
Adaptör kartı bir sarf malzemesi değildir. Değişim ihtiyacı genellikle kart, soket veya bağlantı noktalarında hasar tespit edildiğinde ortaya çıkar.
01
Hasarlı veya gevşek soketler
Konnektörlerde kırık, eğilme, gevşeme veya kablonun sabitlenmesini engelleyen fiziksel hasarlar bulunabilir.
02
Yanık ve oksitlenme izleri
Kart veya soketlerin üzerinde kararma, yanık izi, oksitlenme ya da belirgin elektronik hasar görülebilir.
03
Kesintili baskı kafası iletişimi
Kablo ve ilgili bileşenler sağlam olduğu halde baskı kafası fonksiyonlarında kesintili bağlantı yaşanması kart arızasına işaret edebilir.
Adaptör kartı değiştirilmeden önce
baskı kafası kablosu, ilgili bileşenler ve
soket bağlantıları birlikte kontrol edilmelidir.
Benzer belirtiler farklı bir parçadaki arızadan
da kaynaklanabilir.
KURULUM VE MONTAJ
Bağlantıları sırasıyla söküp yeni karta doğru konumda aktarın.
Adaptör kartı baskı kafası içerisinde birden fazla elektronik bağlantıya sahiptir. Kabloların doğru soketlere ve doğru yönde bağlanması gerekir.
01
Yazıcıyı kapatın
Cihazın güç bağlantısını kesin ve baskı kafasının tamamen soğumasını bekleyin.
02
Kabloları işaretleyerek ayırın
Mevcut karttaki bağlantıları sırasıyla sökün. Gerekirse montaj öncesinde kablo konumlarının fotoğrafını çekin.
03
Fonksiyon kontrolü yapın
Yeni kartın montajından sonra baskı kafası fonksiyonlarını ve kablo bağlantılarını kontrollü biçimde test edin.
Elektronik kart ve konnektörlerle çalışma
deneyiminiz bulunmuyorsa montajı profesyonel teknik servise
yaptırmanız önerilir. Soketlere ters yönde
veya fazla kuvvet uygulanması yeni karta ve bağlı
bileşenlere zarar verebilir.
TEKNİK BİLGİLER
ELEGOO Neptune 4 Plus / 4 Max Ekstrüder Adaptör Kartı teknik detayları
| Marka | ELEGOO |
|---|---|
| Ürün adı | Extruder Adapter Board |
| Türkçe ürün adı | Ekstrüder Adaptör Kartı |
| Üretici kodu | 01.201.0032 |
| EAN / Barkod | 6932704905647 |
| Parça türü | Baskı kafası elektronik bağlantı ve adaptör kartı |
| Uyumlu yazıcılar | ELEGOO Neptune 4 Plus ve ELEGOO Neptune 4 Max |
| Uyumlu sürüm | Ribbon-Cable sürüm |
| Uyumlu olmayan sürüm | Type-C baskı kafası sürümü |
| Uyumlu olmayan modeller | Neptune 4 ve Neptune 4 Pro |
| Kart türü | PCB elektronik bağlantı kartı |
| Kullanım konumu | Yazıcı baskı kafası / ekstrüder grubu |
| Kullanım amacı | Baskı kafası bileşenlerinin anakartla bağlantı ve iletişimini sağlamak |
FIXX3D GÜVENCESİ
Doğru sürüm kontrolü ve profesyonel teknik servis desteği.
Neptune 4 serisinde aynı model adı altında farklı baskı kafası sürümleri bulunabildiği için parça seçiminde kablo ve soket yapısının kontrol edilmesi kritik öneme sahiptir.
Uyumluluk Kontrolü
Yazıcı modelinizin ve baskı kafası kablo sürümünün ürünle uyumlu olup olmadığının kontrolü.
Orijinal Yedek Parça
Neptune 4 Plus ve Neptune 4 Max Ribbon-Cable modelleri için orijinal ELEGOO ekstrüder adaptör kartı.
Teknik Servis
Arıza tespiti, kart değişimi, kablo kontrolü ve baskı kafası fonksiyon testleri için profesyonel servis desteği;.
SIK SORULAN SORULAR
ELEGOO Ekstrüder Adaptör Kartı hakkında merak edilenler
Ekstrüder adaptör kartı ne işe yarar?
Baskı kafasındaki elektronik bileşenlerin
bağlantılarını tek kart üzerinde
toplar ve bu bileşenlerin yazıcı anakartıyla
iletişim kurmasına yardımcı olur.
6932704905647 barkodlu kart hangi modellerle uyumludur?
Ribbon-Cable baskı kafası sürümüne
sahip ELEGOO Neptune 4 Plus ve ELEGOO Neptune 4 Max
modelleriyle uyumludur.
Type-C sürüm Neptune 4 Plus veya 4 Max ile uyumlu mudur?
Hayır. Bu adaptör kartı yalnızca
Ribbon-Cable sürümler içindir. Type-C
sürüm yazıcılar farklı baskı
kafası parçaları kullanır.
Neptune 4 ve Neptune 4 Pro ile uyumlu mudur?
Hayır. Resmî uyumluluk Neptune 4 Plus ve
Neptune 4 Max Ribbon-Cable sürümleriyle
sınırlıdır.
Yazıcımın Ribbon-Cable veya Type-C olduğunu nasıl anlarım?
Ribbon-Cable sürümde baskı kafasına
geniş ve yassı bir şerit kablo bağlanır.
Type-C sürümde ise baskı kafası
bağlantısı USB Type-C benzeri bir
konnektör kullanır.
Kart ne zaman değiştirilmelidir?
Kartta veya soketlerde fiziksel hasar, yanık,
oksitlenme, kırık konnektör ya da
doğrulanmış elektronik arıza
bulunduğunda değişim gerekebilir.
Montajı kullanıcı yapabilir mi?
Montaj işlemi birden fazla elektronik konnektörün
sökülüp yeniden bağlanmasını
gerektirir. Elektronik kart ve baskı kafası
onarımı konusunda deneyimi olmayan
kullanıcılar için profesyonel teknik servis
desteği önerilir.
