Ürün Açıklaması
CMM EDITION
Standard Edition üzerine ölçüm doğrulama paketi.
CMM Edition, MetroY Ultra’nın yüksek hızlı 3D tarama performansını Ball Plate ve Revo Measure yazılımı ile kalite kontrol tarafına taşır. Bu paket, tarama verisini sadece mesh model olarak değil; ölçülebilir ve raporlanabilir kontrol verisi olarak kullanmak isteyen profesyoneller için hazırlanmıştır.
STANDARD PAKET DE DAHİL
Mobile Kit, dual-axis turntable, carrying case, calibration board ve 500 marker.

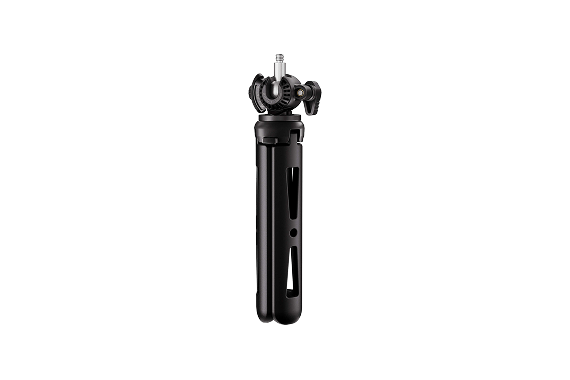

CMM Edition, Standard Edition içeriğini çıkarmadan üzerine metrology paketi ekler. Bu yüzden MetroY Ultra scanner, tripod, USB Type‑C to Type‑C cable, power adapter, sample bust, 500 adet 6 mm marker, dual-axis turntable, carrying case, calibration board ve Mobile Kit 4th Gen pakete dahildir.

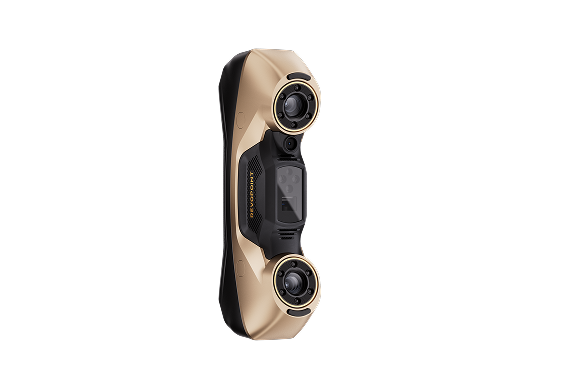

MetroY Ultra Scanner
34 çapraz lazer çizgisi, 15 paralel lazer çizgisi, deep-hole single line ve full-field structured light sistemi.

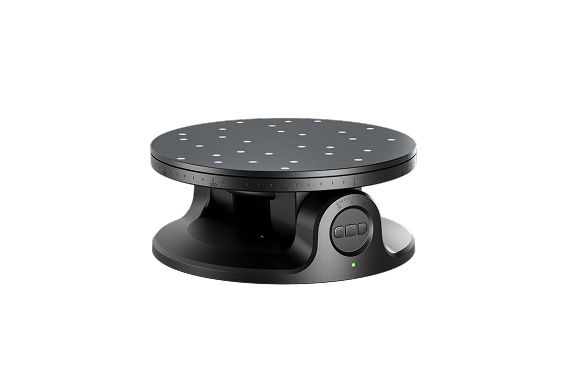

Dual-axis Turntable
Otomatik turntable modunda küçük ve orta objeleri daha tekrarlanabilir şekilde tarar.

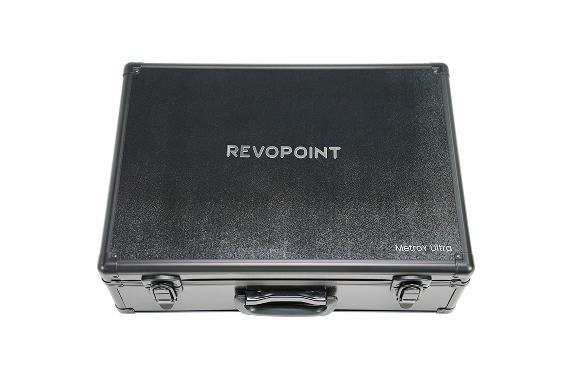

Carrying Case
Tarayıcı, turntable ve aksesuarların saha çalışmalarında güvenli taşınmasına yardımcı olur.

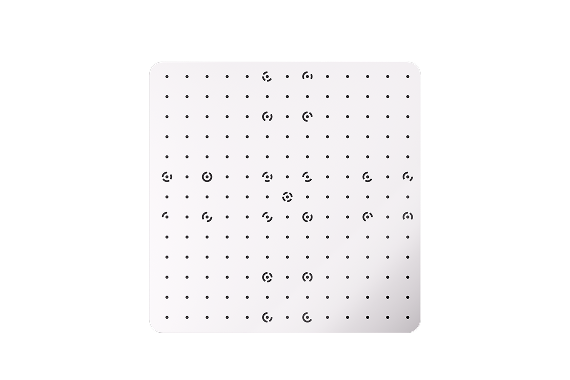

Calibration Board
Kullanıcı kalibrasyonu ve uzun dönem doğruluk takibi için kutuya dahil edilen kalibrasyon panelidir.
CMM DOĞRULAMA VE ÖLÇÜM İŞ AKIŞI
Tarama verisini raporlanabilir ölçüm verisine dönüştürün.
Revo Measure, taranan veriyi kalite kontrol tarafında kullanılabilir ölçüm verisine dönüştürmek için tasarlanmıştır. CAD karşılaştırma, sapma haritası, temel ölçüm araçları, parça doğrulama ve raporlama iş akışlarında kullanılır.
Ball Plate ise tarayıcının sahadaki doğruluğunu kontrol etmek ve ölçüm zincirine referans oluşturmak için kullanılır. Bu yapı, MetroY Ultra CMM Edition’ı yalnızca tarayıcı değil, taşınabilir ölçüm doğrulama çözümü haline getirir.
CAD compareDeviation mapGD&T workflowInspection report
Revo Measure notu:
Revo Measure 1 yıllık lisans CMM Edition’a dahildir ve Windows 10/11 için listelenir. macOS üzerinde Revo Measure kullanımı için resmi destek notu kontrol edilmelidir.
Revo Measure 1 yıllık lisans CMM Edition’a dahildir ve Windows 10/11 için listelenir. macOS üzerinde Revo Measure kullanımı için resmi destek notu kontrol edilmelidir.
DOĞRULUK VE ÖLÇÜM
0.015 mm’ye kadar single-frame accuracy ve 0.01 mm’ye kadar precision.
MetroY Ultra, 0.01 mm’ye kadar single-frame precision, 0.015 mm’ye kadar single-frame accuracy ve 0.015 mm + 0.04 mm × L(m) hacimsel doğruluk değeriyle listelenir.
CMM Edition’da gelen Ball Plate ve Revo Measure iş akışı, bu yüksek doğruluklu tarama verisini kalite kontrol ve ölçüm doğrulama tarafında daha sistemli kullanmak için hazırlanmıştır.
0.01 mm precision0.015 mm accuracy0.015 + 0.04 × L(m)0.05 mm point distance
Doğruluk notu:
Resmi doğruluk değerleri kontrollü laboratuvar koşullarında alınır. Gerçek sonuç; yüzey tipi, ışık koşulu, marker yerleşimi, tarama modu, kalibrasyon durumu, bilgisayar performansı ve operatör deneyimine göre değişebilir.
Resmi doğruluk değerleri kontrollü laboratuvar koşullarında alınır. Gerçek sonuç; yüzey tipi, ışık koşulu, marker yerleşimi, tarama modu, kalibrasyon durumu, bilgisayar performansı ve operatör deneyimine göre değişebilir.
5 ESNEK TARAMA MODU
34 cross lines, 15 parallel lines, single-line deep-hole, full-field structured light ve auto turntable.
MetroY Ultra; teknik yüzeyler, dar detaylar, parlak / koyu objeler, feature-rich workpiece’ler ve masaüstü otomatik tarama iş akışları için farklı mavi ışık modları sunar.
34 Cross Lines
Düz, koyu, parlak ve teknik yüzeylerde hızlı ve yüksek yoğunluklu lazer veri toplama sağlar.
15 Parallel Lines
İnce kenarlar, keskin detaylar ve karmaşık geometrilerde daha kontrollü veri yakalama için kullanılır.
Single Deep-Hole Line
Delik, kanal, girinti ve derin dar detayların yakalanmasına yardımcı olan tek mavi lazer çizgisidir.
Full-field Blue Light
62 çizgili mavi structured light ile 7 milyon points/s’ye kadar hızlı alan taraması yapar.
DIŞ MEKAN VE KABLOSUZ KULLANIM
Wi‑Fi 6 ve Mobile Kit ile sahada daha esnek tarama.
MetroY Ultra, Wi‑Fi 6 ve USB Type‑C bağlantılarını destekler. Multi-line laser mode, 100.000 lux’e kadar aydınlatma ortamında dış mekan taraması yapabilecek şekilde listelenir.
CMM Edition, Standard Edition içeriğini temel aldığı için Mobile Kit 4th Gen de pakete dahildir. MetroY Ultra dahili bataryalı değildir; güç adaptörü veya Battery Grip güç kaynağı ile çalışır. Battery Grip kullanıldığında ortalama kullanım süresi yaklaşık 2.5 saat olarak listelenir.
Wi‑Fi 6USB Type‑CMobile Kit 4th Gen5500 mAh Battery Grip100.000 lux
Güç notu:
MetroY Ultra dahili bataryalı değildir. Tarama sırasında güç adaptörü veya Battery Grip kullanılmalıdır. Uzun saha çalışmalarında Battery Grip şarj durumu kontrol edilmelidir.
MetroY Ultra dahili bataryalı değildir. Tarama sırasında güç adaptörü veya Battery Grip kullanılmalıdır. Uzun saha çalışmalarında Battery Grip şarj durumu kontrol edilmelidir.
REVO METRO / REVO SCAN
Tarama, hizalama, mesh oluşturma ve dışa aktarma.
MetroY Ultra, Revopoint yazılım ekosistemiyle nokta bulutu toplama, model birleştirme, mesh düzenleme, dışa aktarma ve scan-to-CAD iş akışlarına bağlanabilir.
PLYOBJSTLASC3MFGLTF / FBX
REVO MEASURE
Ölçüm, CAD karşılaştırma ve kalite kontrol raporlama.
CMM Edition’ın en önemli farkı Revo Measure 1 yıllık lisansıdır. Revo Measure, tarama verisini teknik ölçüm ve kontrol raporlarına dönüştürmek isteyen kullanıcılar için hazırlanmış metrology yazılımıdır.
Revo Measure1 yıl lisansWindows 10/11Inspection workflow
KULLANIM ALANLARI
Kalite kontrol, CMM doğrulama, reverse engineering ve endüstriyel parça ölçümü.
MetroY Ultra CMM Edition; standart mesh model üretiminden daha fazlasını isteyen, tarama sonucunu doğrulanabilir ölçüm verisine dönüştürmek isteyen üretim, kalite, mühendislik ve Ar-Ge ekipleri için hazırlanmıştır.
Kalite Kontrol
CAD karşılaştırma, sapma analizi ve teknik ölçüm raporlarıyla üretim doğrulama süreçlerini destekler.
CMM Doğrulama
Ball Plate ile sahada referans doğrulama ve scanner performans kontrolü yapılabilir.
Reverse Engineering
Mekanik parça, muhafaza, kalıp ve prototipleri CAD referansına dönüştürme işlerinde kullanılır.
Saha Taraması
Wi‑Fi 6, Mobile Kit ve dış mekan lazer tarama desteğiyle atölye ve üretim sahasında esnek kullanım sağlar.
SİSTEM GEREKSİNİMLERİ
Lazer çizgi modları için güçlü PC ve NVIDIA GPU önerilir.
Minimum Windows önerisi Intel i7 13. nesil veya AMD Ryzen 7 5800, 32 GB RAM ve NVIDIA GeForce RTX 3060 8 GB ekran kartıdır. Tavsiye edilen Windows sistemi Intel i9 12. nesil veya daha iyi işlemci, 64 GB RAM ve NVIDIA RTX 4060 8 GB veya üzeridir.
Lazer çizgi tarama modlarında dedicated graphics card acceleration gerekir. AMD ve Mac GPU hızlandırma şu anda desteklenmez. Revo Measure yazılımı CMM Edition için Windows 10/11 destekli olarak listelenir.
Performans notu:
90 fps lazer tarama, 3 milyon points/s veri toplama, Revo Measure ölçüm iş akışı ve yüksek çözünürlüklü mesh işleme bilgisayar performansına duyarlıdır.
90 fps lazer tarama, 3 milyon points/s veri toplama, Revo Measure ölçüm iş akışı ve yüksek çözünürlüklü mesh işleme bilgisayar performansına duyarlıdır.
YÜZEY HAZIRLIĞI VE LAZER GÜVENLİĞİ
Şeffaf, aynalı ve çok yansıtıcı yüzeylerde scan spray önerilir.
Laser Line modlarında şeffaf veya aynalı yüzeyler için scanning spray kullanılmalıdır. Full-field structured light modunda şeffaf, siyah, aynalı veya yüksek yansıtıcı yüzeylerde scanning spray kullanılması önerilir.
MetroY Ultra, Class 2M lazer projektör kullanır. Yakın mesafeden doğrudan lazer ışınına bakılmamalı, teleskop veya kamera lensi gibi büyütücü optiklerle lazer ışını izlenmemelidir.
Güvenlik notu:
Bu ürün profesyonel teknik parça ve ölçüm odaklı tarama içindir. Lazer ışını doğrudan göze yöneltilmemeli; yansıtıcı cam / ayna gibi yüzeyler lazer yolunda kontrolsüz bırakılmamalıdır.
Bu ürün profesyonel teknik parça ve ölçüm odaklı tarama içindir. Lazer ışını doğrudan göze yöneltilmemeli; yansıtıcı cam / ayna gibi yüzeyler lazer yolunda kontrolsüz bırakılmamalıdır.
PAKET VE STOK NOTU
CMM Edition için EAN ve üretici kodu.
Avrupa tedarikçi kayıtlarında Revopoint MetroY Ultra CMM Edition için EAN 6975577881984 ve üretici kodu METROY-ULTRA-CMM-EDITION olarak görünür. Bazı pazaryeri kayıtlarında “CCM” yazımı görülebilir; doğru paket adı CMM Edition’dır.
Stok giriş önerisi:
Ürün adı “Revopoint MetroY Ultra CMM Edition 3D Tarayıcı” olarak açılmalı. Barkod alanına fiziksel kutudaki EAN girilmeli;
Ürün adı “Revopoint MetroY Ultra CMM Edition 3D Tarayıcı” olarak açılmalı. Barkod alanına fiziksel kutudaki EAN girilmeli;
Teknik özellikler
| Model | Revopoint MetroY Ultra CMM Edition |
|---|---|
| Doğruluk | 0,015 mm’ye kadar; koşullara bağlı |
| Hassasiyet | 0,01 mm’ye kadar; koşullara bağlı |
| Tarama modları | Çapraz / paralel lazer, tek çizgi ve tam alan |
| CMM paketi | Ball Plate ve Windows için bir yıllık Revo Measure lisansı içeren sürüm |
Sıkça sorulan sorular
Her yüzey aynı kolaylıkta taranır mı?
Hayır. Parlak, saydam, çok koyu veya tekrarlayan geometrili yüzeylerde tarama yöntemi ve yüzey hazırlığı önemlidir.
İlk kullanımda kalibrasyon gerekli mi?
Üreticinin kalibrasyon yönergesini uygulayın. Tarama mesafesi, ışık koşulları ve takip düzenini küçük bir nesne üzerinde kontrol edin.
Tarama sonucu doğrudan üretime hazır mı?
Tarama verisi kullanım amacına göre temizleme, birleştirme, delik kapatma veya CAD düzenlemesi gerektirebilir.
FIXX3D’den seçim desteği alabilir miyim?
Yazıcınızın veya cihazınızın modelini, kullanacağınız malzemeyi ve yapmak istediğiniz uygulamayı paylaşarak FIXX3D’den ürün seçimi ve kullanım konusunda destek alabilirsiniz.
