Model / Parça Soğutma Fanı
Bu üründür. Yeni basılan filament katmanlarına hava verir ve entegre kanal içerir.
Barkod:4004110137
2000 TL üzeri ücretsiz kargo
14 gün içinde iade değişim
SEPETE EKLE
Ürün Açıklaması
ORİJİNAL CREALITY PARÇA SOĞUTMA MODÜLÜ

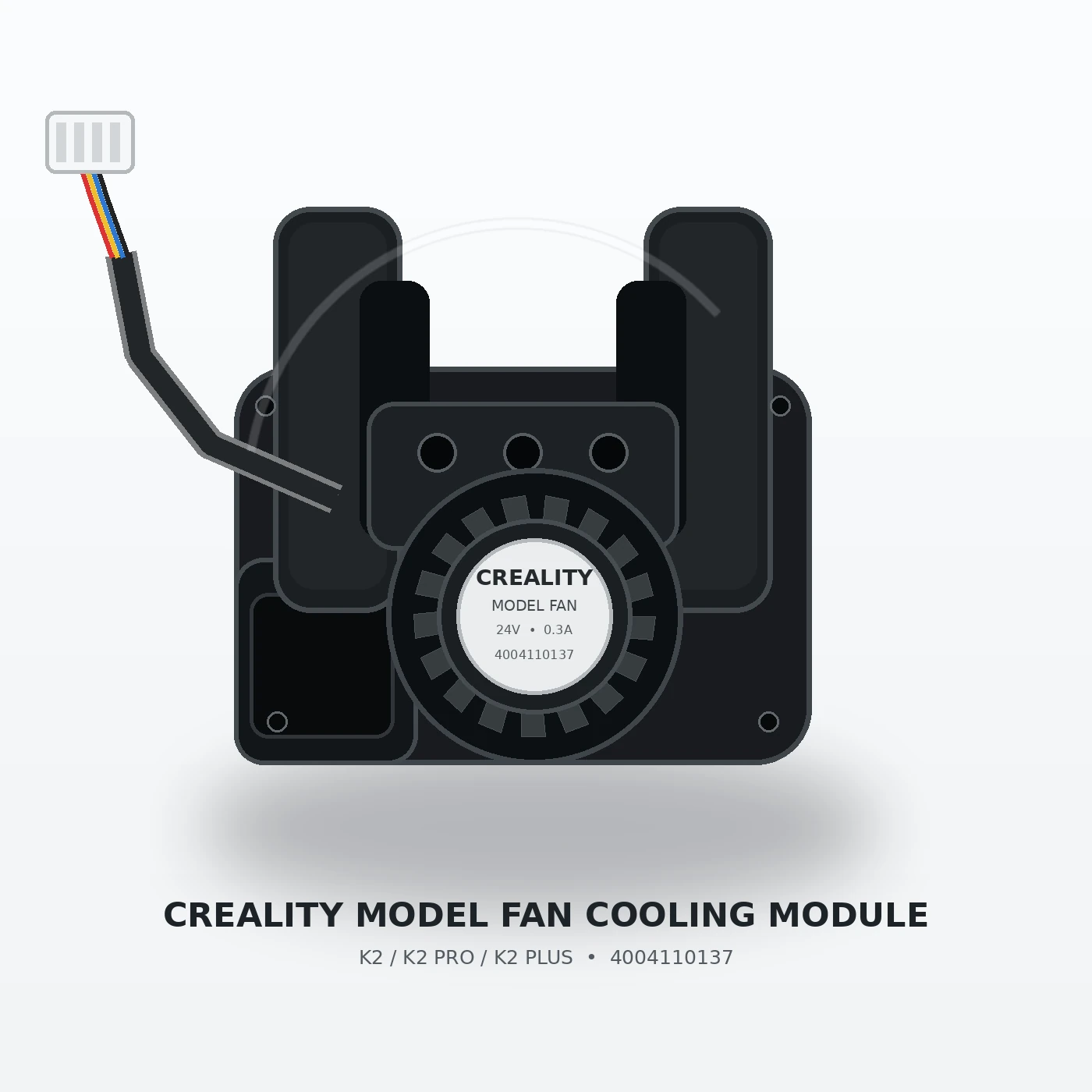

Creality K2 / K2 Pro / K2 Plus Model Fan Cooling Module
Creality 4004110137 Model Fan Cooling Module; radyal parça soğutma fanını, bağlantı kablosunu ve nozzle çevresine hava taşıyan entegre hava kanalını tek servis modülünde birleştirir. K2, K2 Pro ve K2 Plus yazıcılarda yeni basılan filament katmanlarının kontrollü soğumasına, köprü ve çıkıntı geometrilerinin daha düzenli oluşmasına yardımcı olur.
4004110137Creality üretici parça kodu
6977726810807EAN / GTIN
66 × 65 × 50,4 mmYaklaşık modül ölçüsü
24V DC · 0,3AFan etiketi üzerindeki değerler
K2 / K2 Pro / K2 Plus · 4004110137
RADYAL FAN VE ENTEGRE HAVA KANALI
Hava akışını nozzle çevresindeki yeni katmanlara yönlendirir.
Modülün santrifüj/radyal fanı havayı plastik kanal içerisinde basınçlandırarak baskı bölgesine taşır. Böylece hava yalnızca çevreye dağılmak yerine yeni ekstrüde edilen filamentin ihtiyaç duyduğu bölgeye yönlendirilir.
Köprülerde daha kontrollü katılaşmaAskıda basılan çizgilerin daha hızlı form kazanmasına ve sarkmanın azaltılmasına yardımcı olur.
Çıkıntı ve ince detay desteğiOverhang kenarlarının ve küçük geometrilerin fazla yumuşamadan oluşmasını destekler.
Komple servis modülüFan motoru ve kırılmış/hasar görmüş hava kanalı tek parça olarak yenilenebilir.
RESMÎ MODEL UYUMLULUĞU
Aynı 4004110137 kodu K2 serisinin üç modelinde kullanılır.
Creality'nin resmî parça listelerinde 4004110137; K2, K2 Pro ve K2 Plus için Model Fan Cooling Module / Model Fan Assembly olarak yer alır. Aynı SKU, Sermoon M300 parça listesinde de model fan soğutma modülü olarak gösterilir.
Doğrulanan Uyumlu Modeller
Creality K2
Creality K2 Pro
Creality K2 Plus
Creality Sermoon M300
Uyumlu Kabul Edilmemelidir
K1, K1 Max, K1C, Ender serileri ve diğer Creality modelleri farklı fan, kanal, soket veya montaj geometrisi kullanabilir. Yalnızca marka benzerliğine bakılarak sipariş verilmemelidir.
Sipariş öncesi kontrol: Yazıcı modeli, mevcut modül üzerindeki
4004110137 kodu, soket tipi, kablo yönü ve kasa geometrisi birlikte
karşılaştırılmalıdır.
BU PARÇA NE DEĞİLDİR?
Model fan modülü ile diğer soğutma fanlarını karıştırmayın.
K2 serisinde birden fazla fan ve soğutma bileşeni bulunur. Aynı voltajda çalışmaları, mekanik veya elektriksel olarak birbirinin yerine kullanılabilecekleri anlamına gelmez.
02
Heat Break Fanı
Hotend'in soğuk bölgesini serin tutan küçük eksenel fan ayrı parçadır.
03
Ekstrüder Motor Fanı
Ekstrüder motor sıcaklığını yöneten fan bu modüle dahil değildir.
04
Ana Kart Fanı
Yazıcının elektronik bölümünü soğutan fan farklı konumda ve farklı SKU ile kullanılır.
05
Kabin / Yardımcı Fan
Yazıcının hazne hava akışını veya yan parça soğutmasını yöneten fanlar ayrı bileşenlerdir.
06
Yalnızca Plastik Hava Kanalı
Bu paket yalnızca boş kanal değil; fan motoru, kablo ve kanalın birlikte bulunduğu komple modüldür.
DEĞİŞİM BELİRTİLERİ
Fan dönmüyor, ses yapıyor veya kanal hasarlıysa sistem birlikte kontrol edilmelidir.
Baskı soğutma problemi her zaman fan motorundan kaynaklanmaz. Pervane/kanal tıkanıklığı, gevşek konnektör, kablo hasarı, toolhead kartı ve dilimleyicideki fan yüzdesi de aynı belirtilere yol açabilir.
01
Fan Dönmüyor
Fan komutu verildiği hâlde hareket yoksa soket, kablo, toolhead kartı ve fan motoru birlikte kontrol edilmelidir.
02
Anormal Ses
Sürtme, tıkırtı, rulman uğultusu veya dalgalı hız pervane ve fan motoru sorununa işaret edebilir.
03
Zayıf Hava Akışı
Toz, filament ipliği veya kanal deformasyonu nozzle çevresine ulaşan hava miktarını azaltabilir.
04
Kırık Hava Kanalı
Çatlak veya eğilmiş kanal, hava akışının hedef bölgeye dengeli yönlendirilmesini engelleyebilir.
05
Köprü ve Overhang Bozulması
Özellikle PLA baskılarda sarkma, kenar kıvrılması ve küçük katmanlarda erime artabilir.
06
Fan Hata Mesajı
Kablo, soket, motor veya toolhead kartı kaynaklı hata olasılığı servis kontrolüyle ayrıştırılmalıdır.
MONTAJ VE GÜVENLİK
Yazıcıyı enerjisiz bırakın, hotend'i soğutun ve kabloyu sıkıştırmayın.
Model fan modülü baskı kafasının ön bölümünde bulunur. Değişim sırasında baskı kafası kapağı ve ilgili vidalar üreticinin servis sırasına göre sökülmelidir.
Gücü kesinYazıcıyı kapatın, güç kablosunu çıkarın ve hotend tamamen soğuyana kadar bekleyin.
Konnektörü gövdesinden tutunSoketi kablodan çekmeyin; düz yönde ve plastik konnektör gövdesinden ayırın.
Kablo yolunu koruyunKabloyu sıcak hotend yüzeyinden, hareketli bileşenlerden ve vida sıkışma noktalarından uzak tutun.
01
Ön kapağa erişin
Baskı kafası ön kapağını ve modülü tutan bağlantıları uygun servis sırasıyla çıkarın.
02
Eski modülü karşılaştırın
Parça kodu, soket, kablo uzunluğu ve montaj geometrisini yeni modülle karşılaştırın.
03
Montaj ve test
Modülü hizalayın, kabloyu sabitleyin ve fanı kademeli çalıştırarak ses ile hava yönünü kontrol edin.
24V RADYAL FAN YAPISI
Fan, kanal ve dört kablolu bağlantı tek servis parçasında.
Ürün görsellerindeki fan etiketi 24V DC ve 0,3A değerini gösterir. Dört kablolu yapı güç, toprak ve fan hız/geri bildirim işlevleri için kullanılır. Soket pin dizilimi model bazında değiştirilmemeli veya adaptörle zorlanmamalıdır.
Elektrik güvenliği: Farklı voltajlı veya yalnızca fiziksel olarak benzeyen fanlar kullanılmamalıdır. Mevcut modül etiketi ve 4004110137 kodu önceliklidir.
TEKNİK ÖZELLİKLER
Creality 4004110137 Model Fan Cooling Module teknik detayları
| Marka | Creality |
|---|---|
| Ürün adı | K2 Series Model Fan Cooling Module / Model Fan Assembly |
| Ürün tipi | Model / parça soğutma fan modülü |
| Üretici parça kodu | 4004110137 |
| EAN / GTIN | 6977726810807 |
| Resmî uyumluluk | Creality K2, K2 Pro ve K2 Plus |
| Ek resmî eşleşme | Creality Sermoon M300 parça listesinde aynı SKU |
| Modül ölçüsü | Yaklaşık 66 × 65 × 50,4 mm |
| Renk | Siyah |
| Fan yapısı | Entegre hava kanallı radyal / santrifüj brushless fan |
| Fan modeli | Ürün görsellerinde CHT4024BY etiketi görülür |
| Çalışma gerilimi | 24V DC |
| Nominal akım | 0,3A; fiziksel fan etiketi önceliklidir |
| Bağlantı | Dört kablolu soket |
| Net ağırlık | Yaklaşık 55 g |
| Paket ölçüsü | Yaklaşık 190 × 125 × 80 mm |
| Brüt ağırlık | Yaklaşık 105 g |
| Temel görev | Yeni basılan filament katmanlarına yönlendirilmiş hava sağlamak |
| Hava yönlendirme | Nozzle çevresine odaklanan entegre plastik kanal |
| Değişim belirtileri | Fan dönmeme, anormal ses, zayıf hava akışı, kırık kanal veya soğutmaya bağlı baskı bozuklukları |
| Paket içeriği | 1 adet Creality Model Fan Cooling Module |
| Dahil olmayanlar | Heat break fanı, motor fanı, ana kart fanı ve ayrıca belirtilmeyen montaj vidaları |
| FIXX3D mevcut slug | creality-k2-k2-pro-k2-plus-model-fan-cooling-module-4004110137 |
FIXX3D GÜVENCESİ
Doğru SKU kontrolü ve profesyonel baskı kafası servis desteği.
FIXX3D; K2 serisi fan, hotend, toolhead kartı ve kablo arızalarında doğru parçanın belirlenmesi, bağlantı kontrolü, fan değişimi ve baskı sonrası fonksiyon testi süreçlerinde teknik destek sunar.
Uyumluluk Kontrolü
Yazıcı modeli, 4004110137 kodu, soket ve modül geometrisinin sipariş öncesinde doğrulanması.
Orijinal Yedek Parça
K2, K2 Pro ve K2 Plus baskı kafası model soğutma sistemi için Creality servis modülü.
Teknik Servis
Fan, kablo, toolhead kartı ve baskı soğutma sistemi için arıza tespiti ve montaj desteği.
SIK SORULAN SORULAR
Creality K2 Model Fan Cooling Module hakkında merak edilenler
4004110137 hangi parçadır?
4004110137, Creality K2 serisi baskı kafasında kullanılan Model Fan Cooling Module / Model Fan Assembly parçasıdır. Radyal fanı, bağlantı kablosunu ve nozzle çevresine hava taşıyan entegre kanalı tek modülde birleştirir.
Hangi yazıcılarla uyumludur?
Creality'nin resmî parça listelerinde K2, K2 Pro ve K2 Plus ile uyumludur. Aynı 4004110137 kodu Sermoon M300 parça listesinde de Model Fan Cooling Module olarak yer alır.
Bu modül ne işe yarar?
Yeni ekstrüde edilen filament katmanlarına yönlendirilmiş hava vererek köprülerin, çıkıntıların ve küçük kesitli katmanların daha kontrollü katılaşmasına yardımcı olur.
Bu ürün heat break veya hotend fanı mıdır?
Hayır. Heat break fanı, ekstrüder motor fanı, kabin fanı ve ana kart fanı farklı görev ve parça kodlarına sahiptir. 4004110137 doğrudan model/parça soğutma modülüdür.
Elektrik değerleri nedir?
Ürün görselindeki fan etiketi ve teknik kayıtlarda 24V DC, 0,3A ve dört kablolu bağlantı yapısı görülür. Montaj öncesinde mevcut fan etiketi ve soket fiziksel olarak karşılaştırılmalıdır.
Fan arızası baskıyı nasıl etkileyebilir?
Köprülerde sarkma, çıkıntılarda deformasyon, küçük katmanlarda aşırı yumuşama ve özellikle PLA baskılarda yüzey detayının zayıflaması görülebilir. Benzer belirtiler dilimleyici fan ayarı veya tıkalı hava kanalından da kaynaklanabilir.
Fan ses yapıyorsa hemen değiştirmek gerekir mi?
Önce fan kanalı, pervane, vida bağlantıları, konnektör ve kablo kontrol edilmelidir. Sürtme, rulman sesi, düzensiz dönüş veya zayıf hava akışı devam ediyorsa modül değişimi değerlendirilmelidir.
Montajdan önce nelere dikkat edilmelidir?
Yazıcı kapatılmalı, güç kablosu çıkarılmalı ve hotend tamamen soğutulmalıdır. Konnektör kablodan çekilmemeli; soket gövdesinden tutulmalıdır. Kablo sıcak yüzeylerden ve hareketli parçalardan uzak yönlendirilmelidir.
