FAE020
Bambu Lab A1 Toolhead Board için kullanılan temel ürün/SKU ailesidir.
Ürün Açıklaması
A1 · Toolhead ana devre kartı · Orijinal
Bambu Lab A1 Toolhead Board

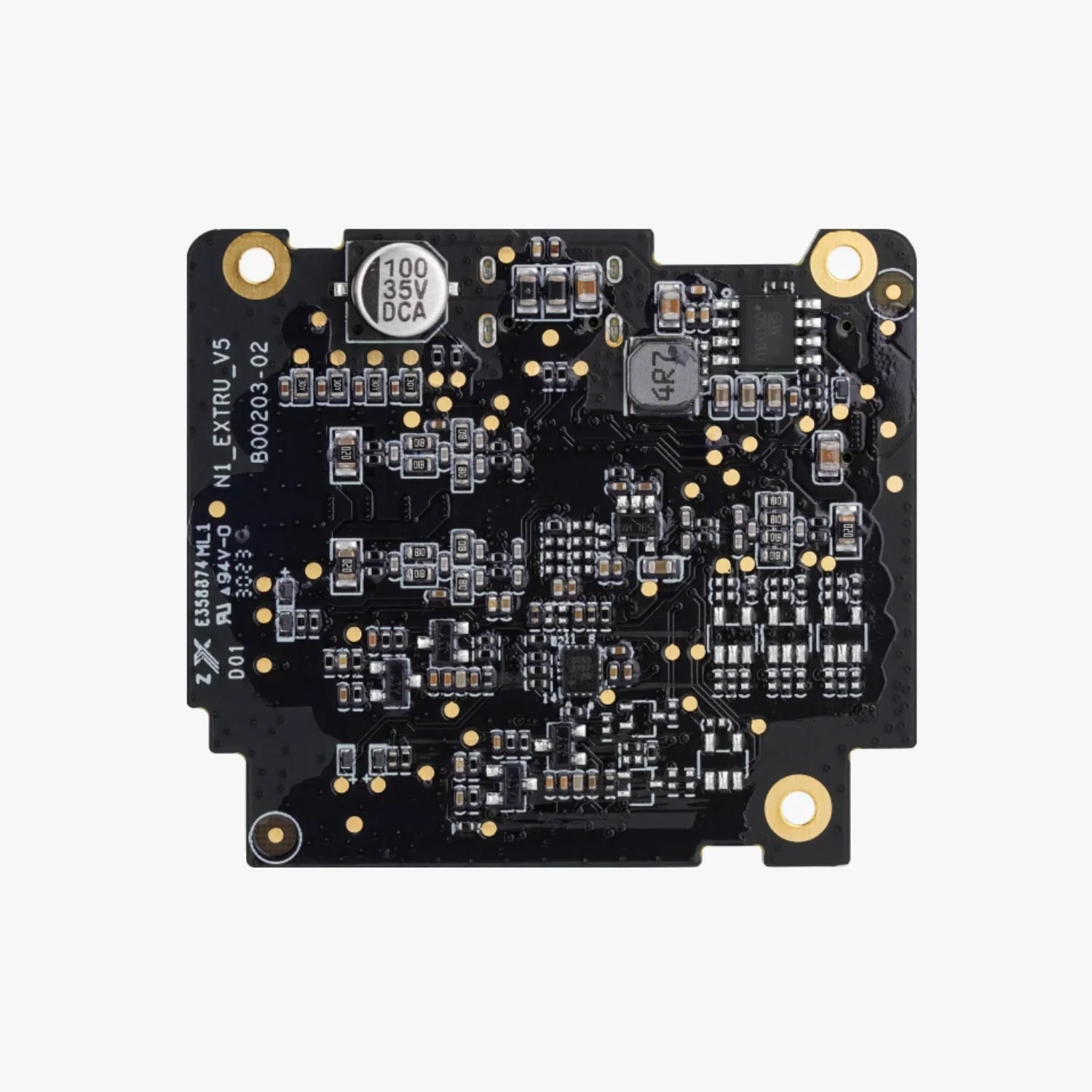

Bambu Lab FAE020 Toolhead Board; A1 baskı kafasının elektronik bağlantı merkezidir. Hotend Heating Assembly, extruder motor, hotend cooling fan, part cooling fan, filament sensor ve eddy sensor gibi toolhead bileşenlerini tek kart üzerinde bir araya getirir.
FAE020
A1 varyant ürün kodu
PCBA
Elektronik kart yapısı
40 g
Ambalaj ağırlığı
A1 · FAE020 / FAE020-V2
A1 baskı kafasının ana elektronik bağlantı kartı
TH Board neyi yönetir?
Toolhead bileşenlerinin merkezi bağlantı noktası
Toolhead Board yalnızca hotend sıcaklığını yöneten basit bir kart değildir. Baskı kafasındaki motor, fan, heater ve sensör bağlantılarının önemli bölümü bu kart üzerinde birleşir.
Bu nedenle TH Board veya bağlantılarında oluşan bir sorun; yalnızca sıcaklık hatası değil, extruder hareketi, filament algılama, fan çalışması veya homing/seviyeleme davranışıyla ilgili farklı belirtiler oluşturabilir.
Tek kart
çoklu toolhead bağlantısı
Hotend Heating Assembly heater ve sıcaklık sensörü bağlantıları.
Toolhead extruder motor bağlantısı ve sürüş elektroniği.
Hotend cooling fan ve part cooling fan bağlantıları.
Filament sensor ve eddy / extrusion force sensor bağlantıları.
Toolhead ile yazıcı arasındaki USB-C güç ve veri bağlantısı.
FAE020 A1 varyantı · A1 Mini için ayrı SKU
Doğru varyant seçimi
A1 ve A1 Mini kartlarını karıştırmayın
Bambu Lab güncel mağaza yapısında A1 ve A1 Mini Toolhead Board ürünlerini aynı A1 Series ailesi altında listeleyebilir. Fiziksel yedek parça seçiminde ise cihaz varyantı ve kart SKU'su ayrıca kontrol edilmelidir.
A1 için FAE020 kodlu kart kullanılır.
Güncel stoklarda FAE020-V2 revizyon etiketi görülebilir.
A1 Mini tarafında FAE009 ailesindeki ayrı kart kullanılır.
Fiziksel ürün etiketi ve yazıcı modeli sipariş öncesinde
birlikte doğrulanmalıdır.
A1 Mini için FAE020 sipariş etmeyin. “A1 Series”
ifadesi tek kartın bütün cihazlarda aynı olduğu anlamına
gelmez; stok SKU'su esas alınmalıdır.
Kart revizyonu
FAE020 ve FAE020-V2 farkı
Üretim sürecinde kart revizyonları değişebilir. Yeni revizyonun görünümü eski kartla birebir aynı olmak zorunda değildir.
FAE020-V2
Güncel distribütör ve stok kayıtlarında görülebilen revize A1 TH Board kodudur.
Fiziksel farklılık olabilir
Yeni kart revizyonunda bazı terminal noktalarının kaldırılıp yalnız lehim padleri bırakıldığı servis notlarında görülebilir.
Yeni kartın eski kartla küçük görsel farklılıklar göstermesi
tek başına yanlış veya eksik ürün olduğu anlamına gelmez.
Yazıcı modeli ve güncel SKU bilgisi esas alınmalıdır.
Öne çıkan özellikler
A1 baskı kafası için orijinal elektronik servis kartı
Hotend, extruder, fanlar ve sensörler arasında güvenilir elektriksel bağlantı sağlamak üzere tasarlanmıştır.
01
Orijinal Bambu Lab
A1 baskı kafasının fabrika çıkışı elektronik mimarisine uygun servis parçasıdır.
02
Hotend bağlantısı
Heating Assembly ve sıcaklık geri bildirim bağlantılarının TH Board ile iletişimini sağlar.
03
Extruder kontrolü
Toolhead extruder motorunun elektronik bağlantı noktalarını üzerinde barındırır.
04
Fan bağlantıları
Hotend cooling fan ve part cooling fan kart üzerinden ilgili sisteme bağlanır.
05
Sensör altyapısı
Filament sensor ve eddy sensor bağlantılarını baskı kafasının elektronik sistemine entegre eder.
06
USB-C bağlantısı
Toolhead ile yazıcı arasındaki güç ve veri iletişim hattının kritik bağlantı noktalarından biridir.
Arıza teşhisi
TH Board değişimi hangi durumlarda değerlendirilebilir?
Aşağıdaki belirtiler kartla ilişkili olabilir; ancak kart değişiminden önce kablo ve bağlı bileşenler de kontrol edilmelidir.
Homing veya leveling hatası
Eddy sensor bağlantısı veya TH Board tarafındaki bağlantı problemi nozzle temasının doğru algılanmasını engelleyebilir.
Extruder motor çalışmıyor
Motor, kablo, connector veya kart üzerindeki sürüş elektroniği kontrol edilmelidir.
Toolhead algılanmıyor
USB-C bağlantısı veya TH Board iletişiminde sorun bulunması toolhead detection hatasına yol açabilir.
Hotend sıcaklığı hatalı
Hotend Heating Assembly veya termistör bağlantısı tam oturmamışsa sıcaklık okunmayabilir.
Filament sensor hatası
Ribbon cable, connector veya TH Board üzerindeki bağlantı noktası kontrol edilmelidir.
Fiziksel connector hasarı
USB-C, heater, ribbon veya fan connector'ünde kırılma ya da PCB hasarı bulunuyorsa kart değişimi gerekebilir.
Homing, sıcaklık veya extruder hatası görülmesi tek başına
FAE020 kartın kesin olarak arızalı olduğunu göstermez.
USB-C kablo, hotend assembly, fanlar, sensor kabloları ve
connector pinleri birlikte incelenmelidir.
Montaj ve değişim
Elektronik bağlantılara kontrollü müdahale edin
Bambu Lab servis prosedüründe H2.0 ve H1.5 Allen anahtar kullanılır. İşlem öncesinde yazıcı tamamen enerjisiz olmalıdır.
1. Yazıcıyı kapatın
Güç kablosunu çıkarın ve hotend ile tabla tamamen soğuyana kadar bekleyin.
2. Toolhead arka kapağını çıkarın
Kapak alt bölümden kontrollü biçimde ayrılarak elektronik karta erişim sağlanır.
3. USB-C bağlantısını ayırın
Toolhead USB-C bağlantısını tutan bağlantı parçaları üretici prosedürüne göre sökülür.
4. TH Board'u serbest bırakın
Kartı toolhead gövdesine sabitleyen vidalar çıkarılır ve kablo bağlantılarına erişilir.
5. Konnektörleri ayırın
Extruder, hotend, fan, filament sensor ve eddy sensor bağlantıları kablodan değil connector gövdesinden tutulmalıdır.
6. Yeni kartı takın
FAE020 / FAE020-V2 kart doğru yönde monte edilir, bütün kablolar pin hizaları kontrol edilerek yeniden bağlanır.
Filament sensor ribbon cable ve eddy sensor bağlantıları
hassastır. Ribbon kablo kilidi açılmadan çekilmemeli,
konektörler sağa-sola zorlanmamalıdır.
Montaj sonrası
Kart değişiminden sonra tam kontrol ve kalibrasyon
Kart fiziksel olarak takıldıktan sonra bağlı bütün toolhead bileşenlerinin tek tek doğrulanması gerekir.
TH Board LED
Normal çalışma koşulunda kart üzerindeki durum göstergesi sürekli yeşil olmalıdır.
Hotend sıcaklığı
Ekranda nozzle sıcaklığı normal okunmalı ve 0°C gibi hatalı bir değer görülmemelidir.
Extruder ve fan testi
Extruder motoru, hotend fanı ve part cooling fan normal çalışmalıdır.
Filament sensor
Filament sensor ribbon cable tam kilitlenmeli ve filament varlık algılaması kontrol edilmelidir.
Homing ve leveling
Eddy sensor bağlantıları doğruysa Z homing ve tabla seviyeleme işlemleri normal tamamlanmalıdır.
Full Calibration
Kart değişiminin ardından tam yazıcı kalibrasyonu çalıştırılıp kısa bir test baskısı alınması önerilir.
Kart değişimi sonrası önerilen sıra:
USB-C → kart LED'i → hotend sıcaklığı → extruder →
fanlar → filament sensor → homing / leveling →
Full Calibration → kısa test baskısı.
Paket içeriği
FAE020 kutusunda ne bulunur?
Toolhead Board × 1
A1 baskı kafası için orijinal TH Board elektronik kartı.
M2-2 Vida × 4
Bambu Lab'ın resmî paket içeriğinde dört adet M2-2 vida bulunur.
Kablolar dâhil değildir
USB-C toolhead kablosu, hotend, fan, extruder ve sensör bileşenleri ayrı servis parçalarıdır.
Teknik bilgiler
Bambu Lab A1 Toolhead Board ürün özellikleri
| Ürün | Bambu Lab A1 Toolhead Board / TH Board |
|---|---|
| Marka | Bambu Lab |
| Resmî ürün ailesi | Toolhead Board - A1 Series |
| A1 varyant SKU | FAE020; güncel revizyonlarda FAE020-V2 etiketi görülebilir |
| A1 Mini varyantı | Ayrı kart / SKU; FAE009 ailesi |
| Ürün türü | Toolhead ana devre kartı / TH Board |
| Malzeme | PCBA |
| Renk | Siyah |
| Uyumlu yazıcı | Bambu Lab A1 |
| Ana bağlantılar | Hotend Heating Assembly, Extruder Motor, Hotend Cooling Fan, Part Cooling Fan, Filament Sensor, Eddy Sensor ve USB-C toolhead bağlantısı |
| Hotend bağlantısı | Heater ve sıcaklık sensörü / thermistor bağlantısı |
| Extruder bağlantısı | Toolhead extruder motor bağlantısı |
| Fan bağlantıları | Hotend cooling fan ve part cooling fan |
| Sensör bağlantıları | Filament Sensor ve Eddy / Extrusion Force Sensor |
| Normal kart LED'i | Sürekli yeşil |
| Ambalaj ölçüsü | 105 × 54 × 33 mm |
| Ambalaj ağırlığı | 40 g |
| Kutu içeriği | 1 × Toolhead Board + 4 × M2-2 vida |
| Servis araçları | H2.0 ve H1.5 Allen anahtar |
| Yaklaşık servis süresi | Yaklaşık 15 dakika; teknik deneyime göre değişebilir |
| Montaj sonrası | Tam kalibrasyon ve kısa test baskısı önerilir |
| EAN | Fiziksel paket etiketi esas alınmalıdır. Güncel FAE020-V2 kayıtlarında farklı barkod revizyonları görülebilir. |
FIXX3D teknik servis
TH Board değişiminden önce doğru arıza teşhisi
Toolhead elektronik sorunları; USB-C kablo, heater, fan, extruder motor, filament sensor veya eddy sensor arızalarıyla benzer belirtil
