Orijinal Bambu Lab parçası

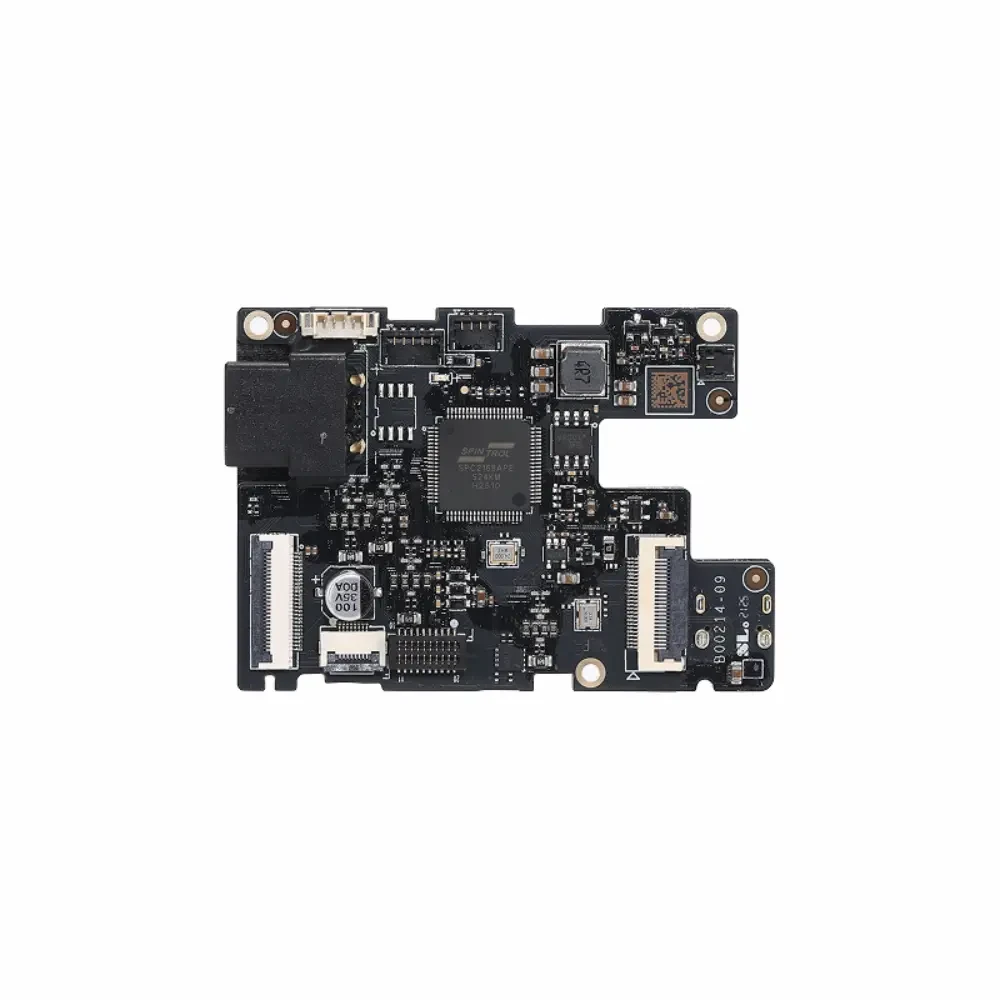

H2D toolhead mimarisine uygun devre yerleşimi, soketler ve montaj noktalarıyla üretilmiştir.
Ürün Açıklaması
ORİJİNAL H2D VE H2D LASER TOOLHEAD KARTI

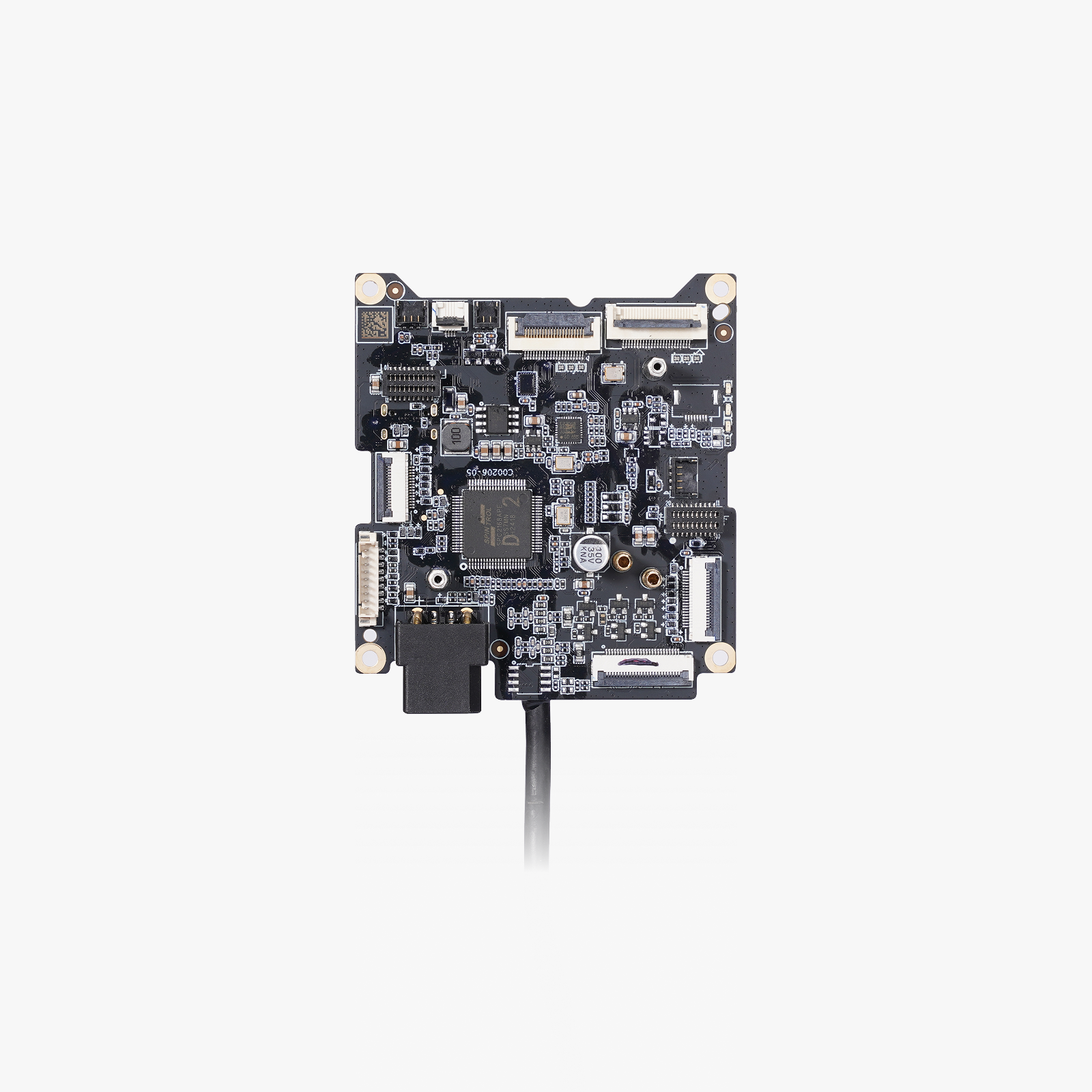

Bambu Lab TH Kart - H2D ve H2D Laser
Bambu Lab TH Board, H2D toolhead içerisindeki hotend, ekstrüder, soğutma fanı, sensörler ve filament kesici gibi temel bileşenlerin birlikte çalışmasını yöneten ana elektronik karttır. DLB025-V1 kodlu güncel H2D varyantı; standart H2D ve H2D Laser modellerinde toolhead kontrolü ile ana sistem arasındaki bağlantının yenilenmesi için kullanılır.
DLB025-V1Güncel üretici ürün kodu
H2D + H2D LaserDoğrulanmış model uyumluluğu
TH Control BoardToolhead ana elektronik kartı
99 gÜretici paket ağırlığı
H2D Toolhead Elektroniği • DLB025-V1
Hotend, ekstrüder, fan, sensör ve kesici bağlantılarını bir araya getiren kart
TOOLHEAD KONTROL MERKEZİ
Toolhead bileşenlerinin güç ve sinyal bağlantılarını yönetir.
Çoklu bağlantıtek kart üzerinde toolhead kontrolü
TH Board, yazıcının ana kontrol sistemi ile toolhead üzerindeki elektronik bileşenler arasında merkezi bağlantı noktasıdır. Hotend ısıtma ve sıcaklık algılama devreleri, ekstrüder sistemi, fanlar, sensörler ve filament kesici bu kart üzerindeki ilgili bağlantılar üzerinden çalışır.
Hotend ve sıcaklık bağlantılarıIsıtma grupları ile sıcaklık sensörlerinden gelen bağlantıların toolhead sistemiyle iletişimini destekler.
Ekstrüder ve kesici kontrolüFilament besleme ve kesme bileşenlerinin elektriksel bağlantılarını bir araya getirir.
Fan ve sensör arayüzleriSoğutma fanları ve toolhead sensörleri için gerekli bağlantı noktalarını sağlar.
Ürün kodu uyarısı: H2D/H2D Laser TH Board kodu DLB025-V1'dir. DLB060, H2C TH Board ürün kodudur ve bu ürünün yerine kullanılmamalıdır.
ÖNE ÇIKAN ÖZELLİKLER
H2D toolhead sisteminin ana elektronik bağlantı platformu.
Modele özel kart yerleşimi ve konektör yapısı, toolhead üzerindeki farklı mekanik ve termal bileşenlerin koordineli çalışmasını sağlar.
02
Ana toolhead elektroniği
Hotend, ekstrüder, fan, sensör ve filament kesici bağlantılarının merkezi kontrol kartıdır.
03
Çift hotend desteği
H2D'nin çift nozzle toolhead yapısındaki ısıtma ve sıcaklık bağlantılarını yönetir.
04
H2D Laser uyumluluğu
Standart H2D'nin yanı sıra H2D Laser modelinin toolhead sisteminde de kullanılır.
05
Model özelinde konektörler
Toolhead bileşenlerinin kablo ve FPC bağlantılarına uygun çoklu soket yapısına sahiptir.
06
Montaj vidaları dahil
Dört adet BT2.6-8 vida, TH Board'un toolhead içerisine sabitlenmesi için paketle birlikte gelir.
NE ZAMAN KONTROL EDİLMELİ?
Birden fazla toolhead bileşeni aynı anda hata verdiğinde kartı inceleyin.
TH Board arızası farklı bileşenlerde eş zamanlı hata oluşturabilir. Ancak değişimden önce kablolar, FPC bağlantıları, konektörler ve bağlı parçalar tek tek kontrol edilmelidir.
Toolhead'in algılanmamasıYazıcı toolhead ile iletişim kuramıyorsa USB-C/FPC kabloları, soketler ve TH Board birlikte değerlendirilmelidir.
Birden fazla bileşen hatasıIsıtıcı, fan ve sensör hatalarının aynı anda görülmesi merkezi kart veya bağlantı sorununa işaret edebilir.
Nozzle sıcaklık kontrol hatalarıHotend ve kablolar sağlam olduğu halde devam eden sıcaklık hatalarında TH Board bağlantıları incelenmelidir.
Fan veya sensör arızalarıBirden çok fan ya da sensörün birlikte çalışmaması kart soketi, kablo veya TH Board kaynaklı olabilir.
Teşhis notu: Tek bir hotend, fan veya sensör hatası doğrudan TH Board'un arızalı olduğunu göstermez. Parça değişimi, HMS hata kayıtları ve fiziksel bağlantı kontrolleri sonrasında yapılmalıdır.
UYUMLULUK VE KOD DOĞRULAMA
DLB025-V1, H2D toolhead ailesine aittir.
TH Board kartları dış görünüş olarak benzer olsa da devre, firmware, soket ve montaj yapıları modelden modele değişebilir.
Uyumlu modeller
Bambu Lab H2D ve H2D Laser. Güncel DLB025-V1 stok kayıtları H2D Pro uyumluluğunu da belirtmektedir.
DLB060 neden kullanılmaz?
DLB060, H2C toolhead mimarisi için sunulan farklı TH Board'dur. H2D/H2D Laser ürün kaydında DLB025-V1 kullanılmalıdır.
Sipariş kontrolü: H2D için güncel kod DLB025-V1 ve EAN 6937285513069'dur. Eski DLB025 stokları 6937285500113 EAN ile görülebilir; kutu üzerindeki kodu sipariş öncesinde doğrulayın.
MONTAJ VE GÜVENLİK
Çok sayıda hassas konektör içerdiği için dikkatli servis işlemi gerektirir.
TH Board değişiminde toolhead açılır ve birden fazla küçük kablo yeni karta aktarılır. Konektörlerin yönü ve kablo güzergâhı sökme öncesinde kayıt altına alınmalıdır.
Değişim öncesi
Yazıcıyı kapatın, güç bağlantısını kesin ve hotend'lerin tamamen soğumasını bekleyin. Statik elektriğe karşı uygun önlem alın.
Değişim sonrası
Tüm konektörlerin doğru sokete tam oturduğunu, FPC kablolarının kıvrılmadığını ve kabloların hareketli parçalara sıkışmadığını doğrulayın.
Servis notu: Kabloyu soketten çıkarırken kablodan çekmeyin. Kilitli konektörlerde üreticinin bakım kılavuzunda gösterilen açma yöntemini kullanın ve kart üzerindeki bileşenlere metal aletle temas etmeyin.
PAKET İÇERİĞİ
H2D TH Board ve dört adet montaj vidası.
Üreticinin H2D varyantı için açıkladığı paket içeriği aşağıdaki gibidir.
H2D TH Board × 1
H2D ve H2D Laser toolhead bileşenleri için DLB025-V1 ana elektronik kontrol kartı.
BT2.6-8 vida × 4
TH Board'un toolhead içerisindeki montaj noktalarına sabitlenmesi için kullanılan vidalar.
Paket kapsamı: Hotend, ekstrüder, fan, sensör, filament kesici, FPC/USB-C kabloları ve görsellerde referans amacıyla görülebilecek diğer parçalar pakete dahil değildir.
TEKNİK ÖZELLİKLER
Bambu Lab H2D TH Board teknik detayları
| Marka | Bambu Lab |
|---|---|
| Ürün adı | TH Board - H2D ve H2D Laser |
| Ürün türü | Toolhead ana elektronik kontrol kartı / orijinal yedek parça |
| Güncel ürün kodu | DLB025-V1 |
| Güncel EAN / GTIN | 6937285513069 |
| Önceki ürün kodu | DLB025 |
| Önceki EAN / GTIN | 6937285500113 |
| Uyumlu modeller | Bambu Lab H2D ve H2D Laser; güncel stoklarda H2D Pro uyumluluğu da belirtilir |
| Temel işlev | Hotend, ekstrüder, soğutma fanı, sensör ve filament kesici bağlantılarını yönetmek |
| Malzeme | Elektronik devre kartı |
| Renk | Siyah |
| Paket ölçüsü | 100 × 135 × 45 mm |
| Paket ağırlığı | 0,099 kg |
| Paket içeriği | H2D TH Board × 1, BT2.6-8 vida × 4 |
FIXX3D GÜVENCESİ
Doğru kart seçimi, elektronik arıza tespiti ve profesyonel montaj desteği.
FIXX3D, H2D toolhead hatalarında DLB025-V1 kartının doğrulanmasına ve sorunun kart, kablo, konektör veya bağlı bileşen kaynaklı olup olmadığının değerlendirilmesine yardımcı olur.
Kod Kontrolü
DLB025-V1 ürün kodunun H2D/H2D Laser cihaz ve güncel EAN ile sipariş öncesinde eşleştirilmesi.
Elektronik Teşhis
HMS kayıtları, hotend, fan, sensör, FPC kabloları ve TH Board bağlantılarının birlikte değerlendirilmesi.
Teknik Servis Süreci
Toolhead sökme, hassas konektör aktarımı, kart montajı ve kontrollü çalışma testi için profesyonel destek.
Teknik servis, arıza tespiti ve montaj hizmetleri ürün fiyatına dahil değildir; cihazın durumuna ve yapılacak işleme göre ayrıca değerlendirilir.
SIK SORULAN SORULAR
Bambu Lab H2D TH Board hakkında merak edilenler
H2D Laser TH Board ürün kodu DLB060 mı?
Hayır. H2D ve H2D Laser için doğru TH Board ürün ailesi DLB025'tir; güncel kod DLB025-V1'dir. DLB060, H2C TH Board kodudur.
DLB025-V1 hangi modellerle uyumludur?
Bambu Lab H2D ve H2D Laser ile uyumludur. Güncel satıcı kayıtlarında H2D Pro uyumluluğu da belirtilmektedir.
TH Board ne işe yarar?
Toolhead üzerindeki hotend, ekstrüder, soğutma fanı, sensör ve filament kesici gibi bileşenlerin güç ve sinyal bağlantılarını yöneten ana elektronik karttır.
Bu kart lazer modülünü kontrol eder mi?
Kart H2D Laser modelinin toolhead sistemiyle uyumludur; ancak ürün bir lazer modülü veya bağımsız lazer kontrol kartı değildir. Temel görevi baskı toolhead bileşenlerini yönetmektir.
Paketin içinde neler bulunur?
Bir adet H2D TH Board ve dört adet BT2.6-8 montaj vidası bulunur.
Kablolar pakete dahil mi?
Hayır. FPC kabloları, USB-C kablosu ve diğer toolhead kabloları ayrı parçalardır ve üreticinin standart paket listesine dahil değildir.
Tek bir fan arızasında kartı değiştirmeli miyim?
Doğrudan değiştirmeyin. Önce fan, kablo ve konektör kontrol edilmelidir. TH Board özellikle birden fazla toolhead bileşeni birlikte hata verdiğinde değerlendirilmelidir.
DLB025 ile DLB025-V1 aynı EAN'a mı sahiptir?
Hayır. Eski DLB025 stokları 6937285500113, güncel DLB025-V1 ise 6937285513069 EAN ile listelenir. İkas kaydında stoktaki fiziksel kutunun kodunu esas alın.
Montaj kullanıcı tarafından yapılabilir mi?
İşlem çok sayıda küçük konektörün aktarılmasını gerektirir. Elektronik kart ve toolhead servisi konusunda deneyiminiz yoksa profesyonel teknik servis önerilir.
