Orijinal Bambu Lab parçası
H2D ve H2C toolhead yapısına uygun bağlantı noktaları ve kelepçe geometrisiyle üretilmiştir.
Ürün Açıklaması
ORİJİNAL H2D VE H2C TOOLHEAD YEDEK PARÇASI

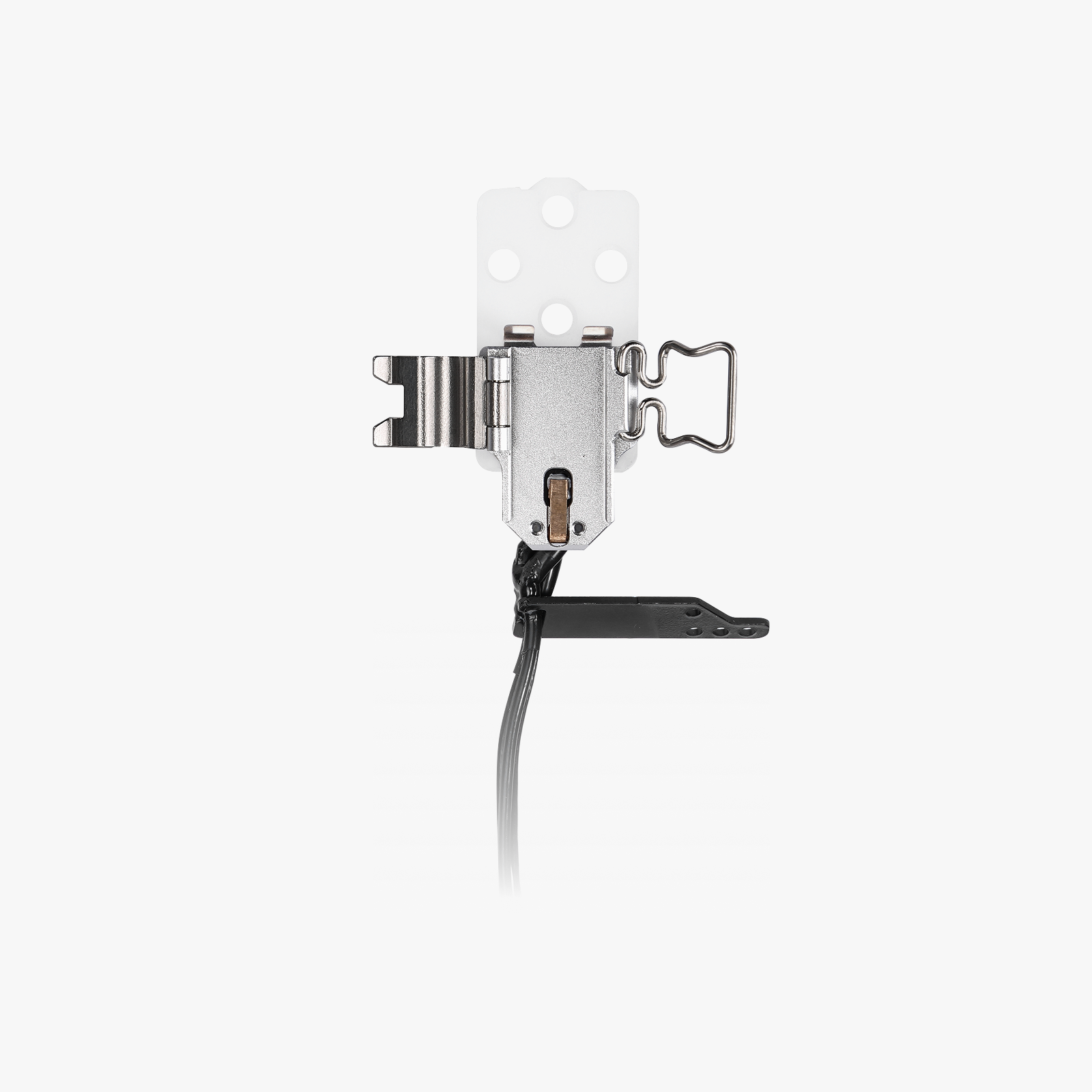

Bambu Lab H2D/H2C Sol Hotend Isıtma Ünitesi
Bambu Lab Hotend Heating Assembly, hotend'i çalışma sıcaklığına ulaştıran ve hızlı hotend değişimini mümkün kılan orijinal ısıtma grubudur. Entegre sıkıştırma mekanizması hotend'i güvenli biçimde sabitler; bakım veya değişim sırasında kolayca çıkarılmasına yardımcı olur. Sol ve sağ varyantlar farklı ürün kodlarıyla sunulduğu için sipariş öncesinde yazıcı modeli ve nozzle yönü mutlaka eşleştirilmelidir.
FAH028-V1 / FAH029Sol ve sağ varyant ürün kodları
H2D + H2CVaryanta bağlı model uyumluluğu
Metal + SeramikIsıya dayanıklı parça yapısı
52 gÜretici paket ağırlığı
Hızlı Hotend Değişimi • Orijinal Parça

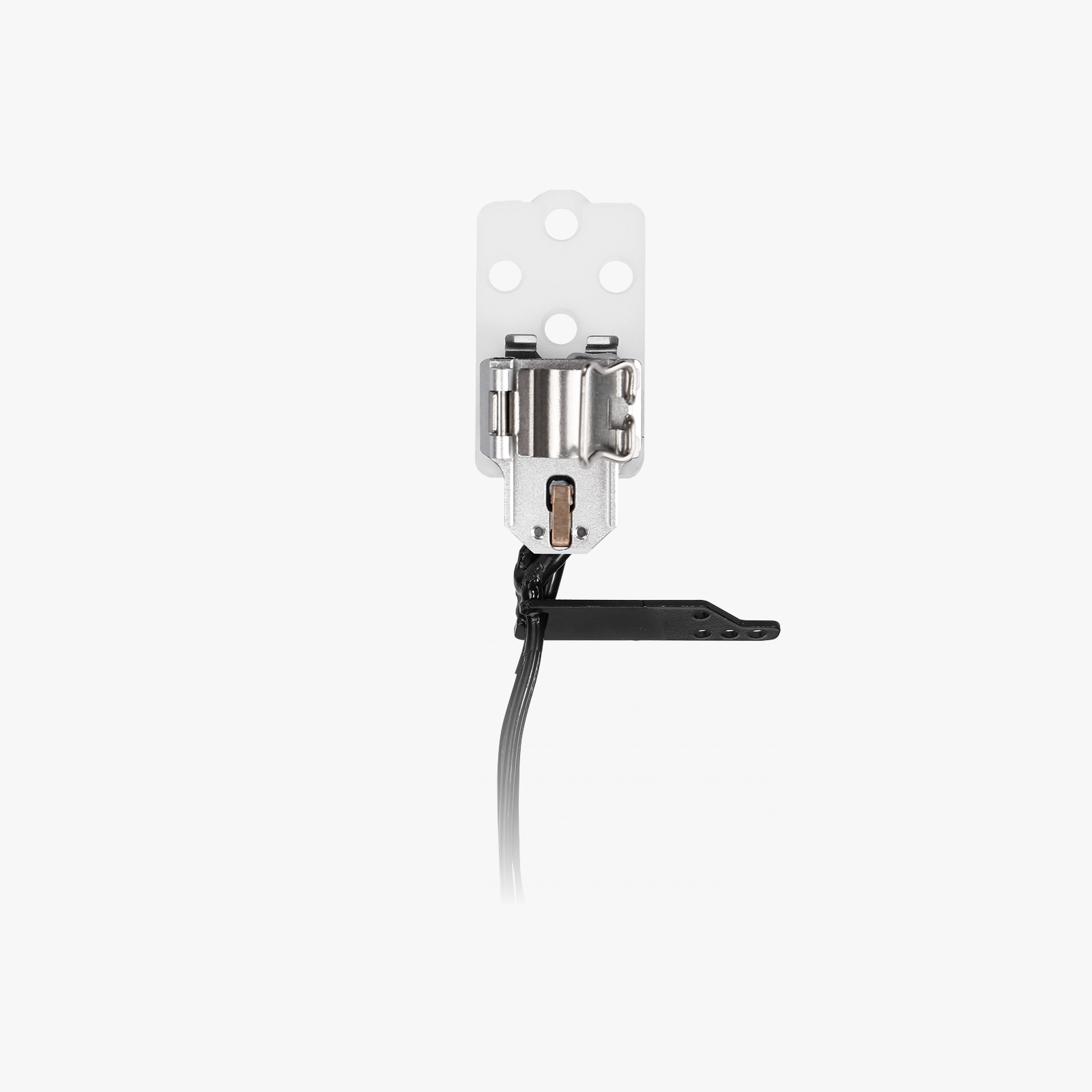

Sol varyant: ısıtma grubu, baffle plate ve montaj vidaları
ISITMA VE HIZLI SABİTLEME
Hotend'i ısıtır; kelepçe mekanizmasıyla yerinde tutar.
Quick-swapbakım için hızlı hotend çıkarma
Bu parça, hotend'in çevresinde çalışan ısıtma ve sabitleme grubudur. Kelepçe açıldığında hotend bakım veya nozzle çapı değişimi için çıkarılabilir; kapatıldığında baskı sırasında doğru konumda tutulur.
Kararlı mekanik sabitlemeKelepçe yapısı hotend'i toolhead içinde doğru konumda tutmaya yardımcı olur.
Kolay bakım ve değişimQuick-swap tasarım, hotend'in tüm ısıtma grubunu sökmeden ayrılmasını destekler.
Modele özel bağlantıBraket, kablo ve vida konumları uyumlu H serisi toolhead geometrisine göre tasarlanmıştır.
Önemli: Bu ürün bir hotend veya nozzle değildir. Hotend/nozzle paket içeriğine dahil değildir ve ayrıca temin edilmelidir.
ÖNE ÇIKAN ÖZELLİKLER
H serisi hotend değişim sisteminin ısıtma ve kilitleme merkezi.
Orijinal parça geometrisi; hotend'in doğru oturmasına, güvenli biçimde kilitlenmesine ve gerektiğinde hızlıca çıkarılmasına yardımcı olur.
02
Hotend ısıtma işlevi
Takılı hotend'in filament eritme sıcaklığına ulaşması için gereken ısıyı sağlar.
03
Hızlı hotend değişimi
Kelepçe mekanizması, bakım veya farklı nozzle çapına geçiş sırasında hotend'in kolayca çıkarılmasını sağlar.
04
Güvenli sıkıştırma
Hotend'i baskı süresince doğru çalışma konumunda tutan mekanik sabitleme yapısına sahiptir.
05
Metal ve seramik yapı
Isıtma bölgesinin mekanik ve termal gereksinimlerine uygun malzeme birleşimi kullanır.
06
Montaj donanımı dahil
Seçilen varyanta uygun üretici montaj vidaları; sol varyantta ayrıca baffle plate ile birlikte gelir.
NE ZAMAN KONTROL EDİLMELİ?
Isıtma, sıcaklık veya hotend sabitleme sorunlarında grubu inceleyin.
Aşağıdaki belirtiler Hotend Heating Assembly ile ilişkili olabilir; ancak kesin parça değişiminden önce hotend, kablolar, konektörler ve yazıcı hata kayıtları birlikte değerlendirilmelidir.
Hotend'in ısınmamasıYazıcı sıcaklık hedefini yükseltemiyorsa ısıtma grubu, bağlantılar ve hotend birlikte kontrol edilmelidir.
Anormal nozzle sıcaklığı uyarısıKararsız veya olağandışı sıcaklık değerlerinde kablolar, konektörler ve ısıtma bölgesi incelenmelidir.
Kelepçenin hotend'i tutmamasıKırık, gevşek veya deforme olmuş kilitleme mekanizması hotend'in doğru oturmasını engelleyebilir.
Filament birikmesi veya fiziksel hasarYoğun plastik birikmesi sonrasında kablo, seramik yüzey, braket ve kelepçe hasar açısından kontrol edilmelidir.
Teşhis notu: Her sıcaklık hatası doğrudan bu parçanın arızalandığı anlamına gelmez. Hotend/nozzle oturuşu, soketler ve kablo güzergâhı kontrol edilmeden parça değişimi yapılmamalıdır.
UYUMLULUK VE VARYANT SEÇİMİ
Sol ve sağ gruplar birbiri yerine kullanılamaz.
Sipariş verirken yazıcı modeli kadar kullanılacak nozzle yönünü de doğrulayın.
Sol - FAH028-V1
H2D ve H2D Laser'ın sol nozzle'ı ile H2C ve H2C Laser'ın sol nozzle'ı için kullanılır. H2C'nin sol Hotend Heating Assembly parçası H2D ile ortaktır.
Sağ - FAH029
H2D ve H2D Laser'ın sağ nozzle'ı için kullanılır. H2C'nin sağ nozzle tarafında bu parça değil, modele özel Induction Heating Assembly kullanılır.
Varyant uyarısı: FAH028-V1 ve FAH029 farklı yönlere aittir. Braket, kablo çıkışı ve montaj noktaları nedeniyle sol ve sağ parçalar birbirinin yerine takılamaz.
MONTAJ VE GÜVENLİK
Enerjiyi kesin, hotend'in tamamen soğumasını bekleyin.
Değişim işleminde Bambu Lab'ın modele özel resmî bakım yönergeleri izlenmeli; kablo ve konektörlere çekme kuvveti uygulanmamalıdır.
Değişim öncesi
Yazıcıyı kapatın, güç kablosunu çıkarın ve hotend'in oda sıcaklığına kadar soğuduğundan emin olun. Seçilen parçanın sol/sağ yönünü kontrol edin.
Değişim sonrası
Konektörlerin tam oturduğunu, kabloların hareketli parçalara sıkışmadığını ve kelepçenin hotend'i güvenli şekilde tuttuğunu doğrulayın.
İlk kontrol: Montaj tamamlandıktan sonra koruyucu kapakları takmadan önce kablo güzergâhını gözle kontrol edin; ilk ısıtma testini yazıcının başında izleyin.
PAKET İÇERİĞİ
İçerik, seçilen sol veya sağ varyanta göre değişir.
Üreticinin paket listesinde aşağıdaki bileşenler yer alır.
Sol varyant kutusu
Hotend Heating Assembly - Left × 1, Baffle Plate × 1, M2.5-7 vida × 4 ve M1.6-4 vida × 2.
Sağ varyant kutusu
Hotend Heating Assembly - Right × 1 ve M3-10 vida × 3.
Paket kapsamı: Hotend, nozzle ve görsellerde referans amacıyla görülebilecek diğer toolhead bileşenleri pakete dahil değildir.
TEKNİK ÖZELLİKLER
Bambu Lab Hotend Heating Assembly teknik detayları
| Marka | Bambu Lab |
|---|---|
| Ürün adı | Hotend Heating Assembly - H2D ve H2C |
| Ürün türü | Hotend ısıtma ve sıkıştırma grubu / orijinal yedek parça |
| Sol varyant kodu | FAH028-V1 |
| Sol varyant EAN | 6937285506184 |
| Sağ varyant kodu | FAH029 |
| Sağ varyant EAN | 6937285500076 |
| Sol varyant uyumluluğu | H2D / H2D Laser sol nozzle; H2C / H2C Laser sol nozzle |
| Sağ varyant uyumluluğu | H2D / H2D Laser sağ nozzle |
| Temel işlev | Hotend'i ısıtmak, sıkıştırma mekanizmasıyla sabitlemek ve hızlı hotend değişimini desteklemek |
| Malzeme | Metal, seramik |
| Renk | Beyaz, siyah |
| Paket ölçüsü | 105 × 54 × 33 mm |
| Paket ağırlığı | 0,052 kg |
| Hotend / nozzle dahil mi? | Hayır; ayrıca temin edilir. |
FIXX3D GÜVENCESİ
Doğru yön seçimi, arıza tespiti ve profesyonel montaj desteği.
FIXX3D, H2D ve H2C toolhead parçalarında model-yön eşleşmesinin kontrol edilmesine ve ısıtma sorununun doğru bileşen üzerinden teşhis edilmesine yardımcı olur.
Varyant Kontrolü
Yazıcı modeli ile sol veya sağ nozzle bilgisinin ürün kodu ve EAN ile sipariş öncesinde eşleştirilmesi.
Arıza Tespiti
Isıtma grubu, hotend, kelepçe, kablo ve konektörlerin birlikte değerlendirilerek sorunlu parçanın belirlenmesi.
Teknik Servis Süreci
Sökme, montaj, kablo düzeni ve kontrollü ilk ısıtma testi gerektiren işlemlerde profesyonel destek.
Teknik servis, arıza tespiti ve montaj hizmetleri ürün fiyatına dahil değildir; cihazın durumuna ve yapılacak işleme göre ayrıca değerlendirilir.
SIK SORULAN SORULAR
Bambu Lab Hotend Heating Assembly hakkında merak edilenler
H2D için hangi varyantı seçmeliyim?
Değiştireceğiniz nozzle tarafına göre FAH028-V1 sol veya FAH029 sağ varyantını seçmelisiniz. Sol ve sağ parçalar birbirinin yerine kullanılamaz.
H2C ile hangi varyant uyumludur?
H2C ve H2C Laser'ın sol nozzle tarafında FAH028-V1 sol Hotend Heating Assembly kullanılır. H2C'nin sağ nozzle tarafı farklı bir Induction Heating Assembly gerektirir.
Hotend veya nozzle kutuya dahil mi?
Hayır. Bu ürün hotend'i ısıtan ve sabitleyen gruptur; hotend/nozzle ayrıca satın alınmalıdır.
Sol varyantın kutusunda neler bulunur?
Bir adet sol Hotend Heating Assembly, bir adet baffle plate, dört adet M2.5-7 vida ve iki adet M1.6-4 vida bulunur.
Sağ varyantın kutusunda neler bulunur?
Bir adet sağ Hotend Heating Assembly ve üç adet M3-10 vida bulunur.
Bu parçanın görevi nedir?
Hotend'i ısıtır, kelepçe mekanizmasıyla doğru konumda sabitler ve bakım ya da değişim sırasında hotend'in hızlıca çıkarılmasına olanak tanır.
Ne zaman değiştirilmesi gerekir?
Isıtma devresi veya kablolar hasarlıysa, kelepçe hotend'i güvenli biçimde tutmuyorsa ya da plastik birikmesi fiziksel hasara yol açtıysa değişim gerekebilir. Kesin karar öncesinde bağlantılar ve hotend de kontrol edilmelidir.
Montaj sırasında nelere dikkat etmeliyim?
Yazıcıyı kapatın, güç bağlantısını kesin ve hotend'in tamamen soğumasını bekleyin. Kablo güzergâhını ve konektör oturuşunu Bambu Lab'ın resmî bakım yönergelerine göre kontrol edin.
