Ürün Açıklaması
TH BOARD ↔ AP BOARD · OEM USB-C İÇ BAĞLANTI · CAB037

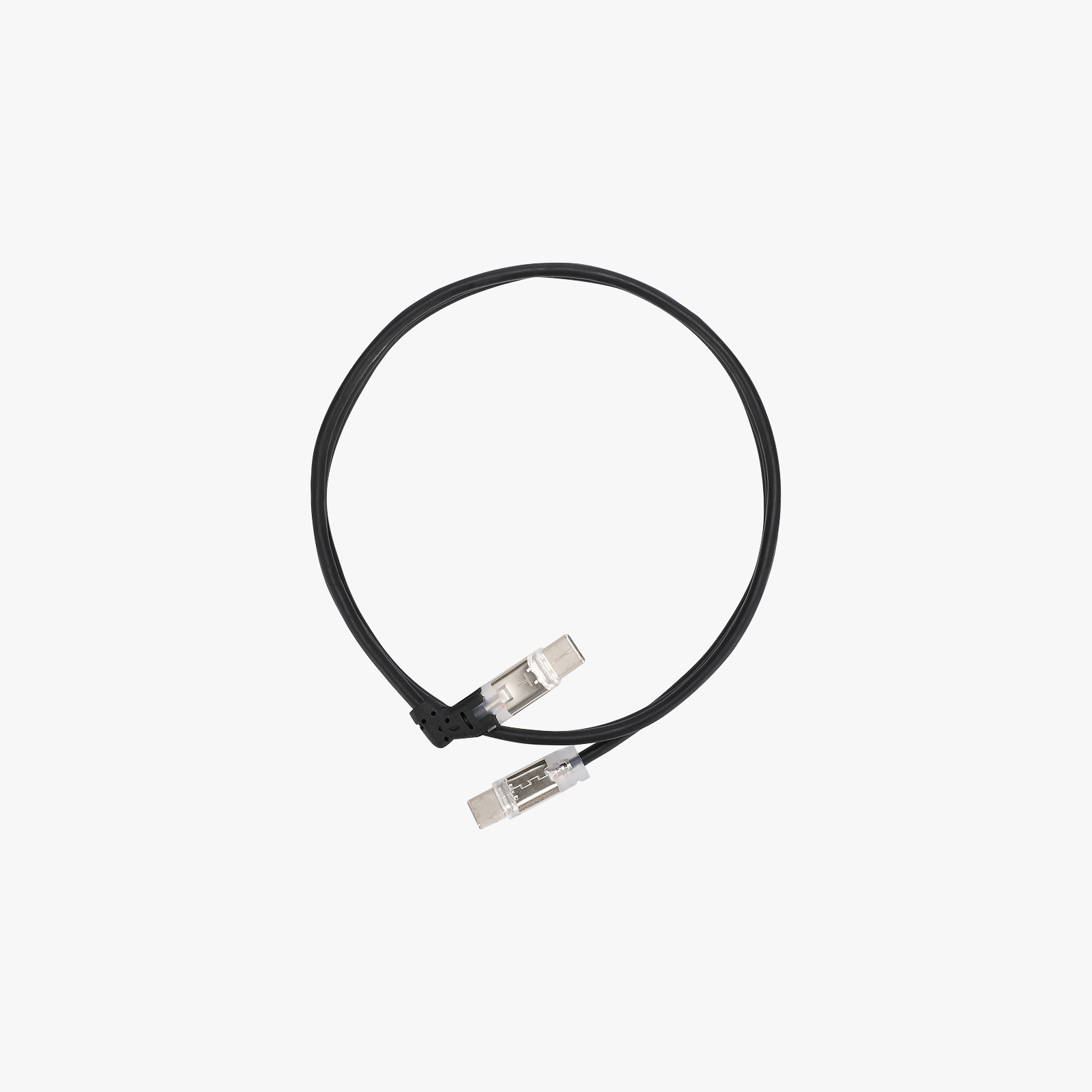

Bambu Lab H2D/H2C USB-C Cable - Orijinal (CAB037)
Bambu Lab CAB037 USB-C Cable; H2D ailesindeki Toolhead Board (TH Board) ile Application Processor Board (AP Board) arasındaki iç bağlantıyı sağlayan orijinal kablodur. Yazıcının toolhead elektroniklerinin ana işlem sistemiyle güvenilir biçimde haberleşmesine ve gerekli güç/veri yolunun korunmasına yardımcı olur. Kablo, H2 platformunun hareketli kablo güzergâhına ve konnektör yapısına uygun OEM yedek parça olarak tasarlanmıştır.
CAB037SKU / MPN
6937285500106EAN / GTIN
TH ↔ APkartlar arası bağlantı
29 gambalaj ağırlığı
KABLO NEYİ BAĞLAR?
Toolhead Board ile Application Processor Board arasında doğrudan iletişim hattı.
Bambu Lab'ın resmî ürün açıklaması CAB037'nin TH Board ile AP Board'u birbirine bağladığını açıkça belirtir. Toolhead tarafındaki elektronik olayların ana işlem kartına iletilmesi ve sistemin tutarlı çalışması bu bağlantının sağlıklı olmasına bağlıdır.
Bu kablo harici bilgisayara bağlanan sıradan bir USB aksesuarı olarak değerlendirilmemelidir. Yazıcının iç mekanik güzergâhında hareket, bükülme ve titreşime maruz kalan özel OEM bağlantı parçasıdır.
TH Board bağlantısıBaskı kafasındaki elektronik kartın ana bağlantı yolunu sağlar.
AP Board bağlantısıToolhead ile yazıcının yüksek seviyeli işlem sistemi arasındaki iletişimi tamamlar.
OEM kablo geometrisiKonnektör yönü, kablo boyu ve hareketli güzergâh H2 platformuna göre tasarlanmıştır.
UYUMLULUK VE MODEL AYRIMI
CAB037'nin resmî H2D kaydı ve güncel H2C genişlemesi.
Bambu Lab'ın erişilebilir resmî mağaza kaydı CAB037 kablosunu H2D ve H2D Laser ile listeler. 2026 tarihli güncel distribütör ve H2 Series parça kayıtlarında aynı CAB037 / EAN 6937285500106 kablo H2C ve bazı kayıtlarda H2D Pro için de listelenmektedir.
H2DResmî Bambu mağaza uyumluluğu.
H2D LaserResmî Bambu mağaza uyumluluğu.
H2C2026 güncel distribütör/parça kayıtlarında CAB037 ile listelenir.
H2SCAB037 değildir; H2S için ayrı CAB042 kullanılır.
Sipariş öncesi: H2C/H2D Pro için güncel Bambu servis matrisi ve fiziksel CAB037 etiketi doğrulanmalıdır. H2S'e CAB037 takılmamalıdır.
CAB037 ile CAB042 farkı
| CAB037 | H2D ailesinin USB-C Cable varyantıdır; 2026 parça kayıtlarında H2C ile de listelenir. EAN 6937285500106. |
|---|---|
| CAB042 | H2S / H2S Laser USB-C Cable varyantıdır. H2S için ayrı fiziksel kablo ve SKU kullanılır. |
| Neden ayrılır? | Yazıcı gövdesi, toolhead güzergâhı, kablo uzunluğu/yönü ve montaj noktaları modele göre farklı olabilir. |
Arızada görülebilecek olası belirtiler
Toolhead communication hatasıTH Board ile ana sistem arasındaki iletişim kararsızlaşıyor.
Aralıklı bağlantıHareket sırasında kablo teması kesilip yeniden geliyor.
USB-C soket / uç hasarıKonnektör eğilmiş, gevşemiş veya fiziksel olarak aşınmış.
Kablo dış yüzey hasarıEzilme, kesik, keskin bükülme veya strain-relief problemi görülüyor.
Bu belirtiler CAB037'nin kesin arızalı olduğu anlamına gelmez. TH Board, AP Board, konnektör, güç sistemi veya diğer toolhead kabloları da benzer hata oluşturabilir. Parça değişiminden önce kablo ve kart bağlantıları birlikte incelenmelidir.
NEDEN GENEL AMAÇLI USB-C KABLO KULLANILMAMALI?
Fiziksel konektör benzerliği, aynı kablo olduğu anlamına gelmez.
USB-C konnektörü standart görünse de yazıcı içindeki kablo sürekli hareket, sıcaklık değişimi, kablo zinciri bükülmesi ve titreşim altında çalışır. OEM kablo, belirli kablo uzunluğu, konektör yönü, dış kılıf ve elektriksel özelliklerle bu ortam için seçilmiştir.
Genel amaçlı USB-C kablo mekanik olarak sığmayabilir, hareketli güzergâhta erken yorulabilir veya gereken güç/veri davranışını güvenilir biçimde sağlamayabilir. Özellikle toolhead haberleşmesinde orijinal üretici kablosu kullanmak daha güvenlidir.
Servis notu: Kablo “çalışıyor gibi” görünse bile hareket sırasında kısa süreli temassızlık yaşanabilir. Statik masa testi tek başına yeterli değildir; kablo güzergâhı ve strain-relief noktaları da kontrol edilmelidir.
DEĞİŞİM ÖNCESİ KONTROL
Konnektör, kablo kılıfı ve hareket güzergâhını inceleyin.
01
Gücü kesin
Yazıcıyı kapatın ve fişi çekin.
02
Konnektörleri inceleyin
USB-C uçlarında eğilme, gevşeklik veya kir olup olmadığını kontrol edin.
03
Güzergâhı kontrol edin
Kablo zincirinde ezilme, keskin bükülme veya sıkışma arayın.
04
Kartları ayırın
TH/AP Board tarafında arıza ihtimalini kabloyla birlikte değerlendirin.
Elektronik servis: AP/TH Board çevresinde işlem yapmadan önce enerji tamamen kesilmelidir. Konnektörler kablodan çekilmemeli, kilit/bağlantı noktaları zorlanmamalıdır.
Yeni CAB037 montajında dikkat edilmesi gerekenler
Aynı güzergâhEski kablonun geçtiği kablo zinciri ve klips sırası korunmalıdır.
Keskin kıvrım yokKonnektör çıkışında kabloyu sert açıyla katlamayın.
Tam oturan konnektörTH Board ve AP Board uçları tam ve doğru yönde bağlanmalıdır.
Hareket testiToolhead hareket ederken kablonun çekilmediği veya sıkışmadığı doğrulanmalıdır.
Montaj sonrası doğrulama
Self-test / diagnosticsYazıcının ilgili donanım testleri hatasız tamamlanmalıdır.
Toolhead algılamaTH Board kesintisiz şekilde sistem tarafından görülmelidir.
Hareketli testToolhead X/Y boyunca hareket ederken bağlantı kopmamalıdır.
Kısa test baskısıIsıtma, ekstrüzyon ve toolhead fonksiyonları birlikte doğrulanmalıdır.
Doğru sonuç: Yazıcı self-test'i geçiyor, toolhead bağlantısı kesilmiyor ve hareket sırasında hata oluşmuyorsa kablo montajı doğrulanmış olur.
Kutu içeriği ve teknik özellikler
| Marka | Bambu Lab |
|---|---|
| Resmî ürün adı | USB-C Cable - H2D |
| Ürün türü | TH Board ↔ AP Board iç bağlantı kablosu |
| SKU / MPN | CAB037 |
| EAN / GTIN | 6937285500106 |
| Resmî uyumluluk | H2D / H2D Laser |
| 2026 güncel parça kayıtları | H2C ve bazı H2D Pro kayıtlarında aynı CAB037 görülür |
| H2S | Uyumlu değil; H2S için CAB042 |
| Ana işlev | TH Board ile AP Board arasında güç/veri ve sistem iletişimi bağlantısı |
| Malzeme | Plastik + metal |
| Renk | Siyah |
| Ambalaj ölçüsü | 210 × 110 × 10 mm |
| Ambalaj ağırlığı | 0,029 kg |
| Kutu içeriği | 1 × USB-C Cable |
| Önerilen slug | bambu-lab-h2d-h2c-usb-c-cable-cab037 |
Malzeme, paket ölçüsü, paket ağırlığı ve H2D/H2D Laser uyumluluğu Bambu Lab resmî ürün sayfasından; CAB037 EAN ve 2026 H2C genişlemesi güncel distribütör kayıtlarından karşılaştırılmıştır.
FIXX3D TEKNİK SERVİS
CAB037/CAB042 ayrımı, kablo güzergâhı ve toolhead iletişim teşhisi.
FIXX3D; H2 serisi USB-C bağlantı sorunlarında doğru CAB037 seçimi, H2S CAB042 ayrımı, TH Board/AP Board teşhisi, konektör ve cable-chain kontrolü, montaj ve test süreçlerinde teknik destek sunar.
Doğru SKU
CAB037, EAN ve yazıcı modelinin sipariş öncesinde eşleştirilmesi.
Elektronik Teşhis
Kablo arızası ile TH/AP Board veya konnektör arızasının ayrıştırılması.
Montaj + Test
Kablo güzergâhı, strain-relief, self-test ve hareketli bağlantı doğrulaması.
Sık Sorulan Sorular
CAB037 hangi parçadır?
CAB037, Bambu Lab H2D ailesinde TH Board ile AP Board arasında kullanılan orijinal USB-C iç bağlantı kablosudur. Yazıcının toolhead ile ana işlem kartı arasındaki veri ve güç iletişiminin sağlıklı çalışmasına yardımcı olur.
CAB037 hangi yazıcılarla uyumludur?
Bambu Lab'ın resmî ürün sayfası H2D ve H2D Laser uyumluluğunu listeler. 2026 tarihli güncel distribütör kayıtlarında aynı CAB037/EAN 6937285500106 kablo H2C ve H2D Pro için de listelenmektedir. H2C/H2D Pro siparişinde fiziksel SKU ve güncel servis matrisi ayrıca doğrulanmalıdır.
H2S için CAB037 kullanılabilir mi?
Hayır. H2S / H2S Laser için ayrı USB-C Cable varyantı CAB042 kullanılır. CAB037 ile CAB042 aynı ürün değildir.
USB-C Cable ne işe yarar?
Kablo TH Board ile AP Board'u bağlar. Bu bağlantı üzerinden toolhead ile yazıcının ana işlem sistemi arasında gerekli güç ve veri iletişimi yürütülür.
Kablo arızasında hangi belirtiler görülebilir?
Toolhead communication/detection hataları, aralıklı bağlantı kopması, baskı kafası fonksiyonlarının düzensiz çalışması veya fiziksel USB-C bağlantı problemi görülebilir. TH Board, AP Board veya konnektörler de benzer belirtiler oluşturabilir.
Normal USB-C kabloyla değiştirilebilir mi?
Önerilmez. CAB037 yazıcının iç kablo güzergâhı, konnektör yönü, mekanik hareket ve elektriksel gereksinimleri için üretilmiş OEM parçadır. Genel amaçlı USB-C kablonun aynı mekanik ve elektriksel özellikleri sağladığı varsayılmamalıdır.
Montajdan sonra ne yapılmalıdır?
Kablo iki konnektöre tam oturtulmalı, güzergâh ve strain-relief noktaları doğru yerleştirilmeli, ardından yazıcının self-test/diagnostic akışı ve kısa test baskısı çalıştırılmalıdır.
FIXX3D Akademi bu üründe bulunur mu?
Hayır. CAB037 elektronik bağlantı yedek parçasıdır. FIXX3D Akademi yalnız 3D yazıcı ürünlerinde sunulur; teşhis ve montaj desteği FIXX3D Teknik Servis kapsamında değerlendirilir.
