Flsun T1 - Limit Switch
Barkod:FLS-T10002
2000 TL üzeri ücretsiz kargo
14 gün içinde iade değişim
Ürün Açıklaması
FLSUN T1 / T1 Pro • Limit Switch • Homing Sensörü
FLSUN T1 Limit Switch

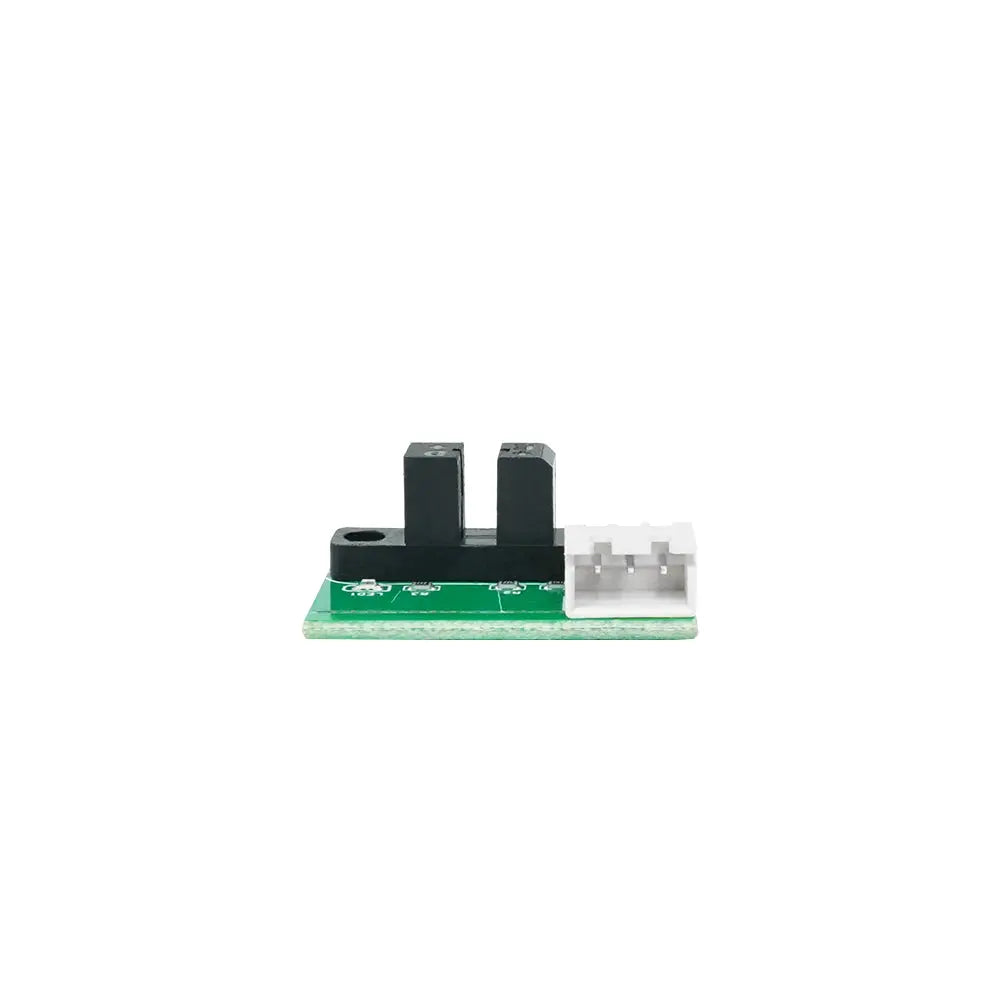

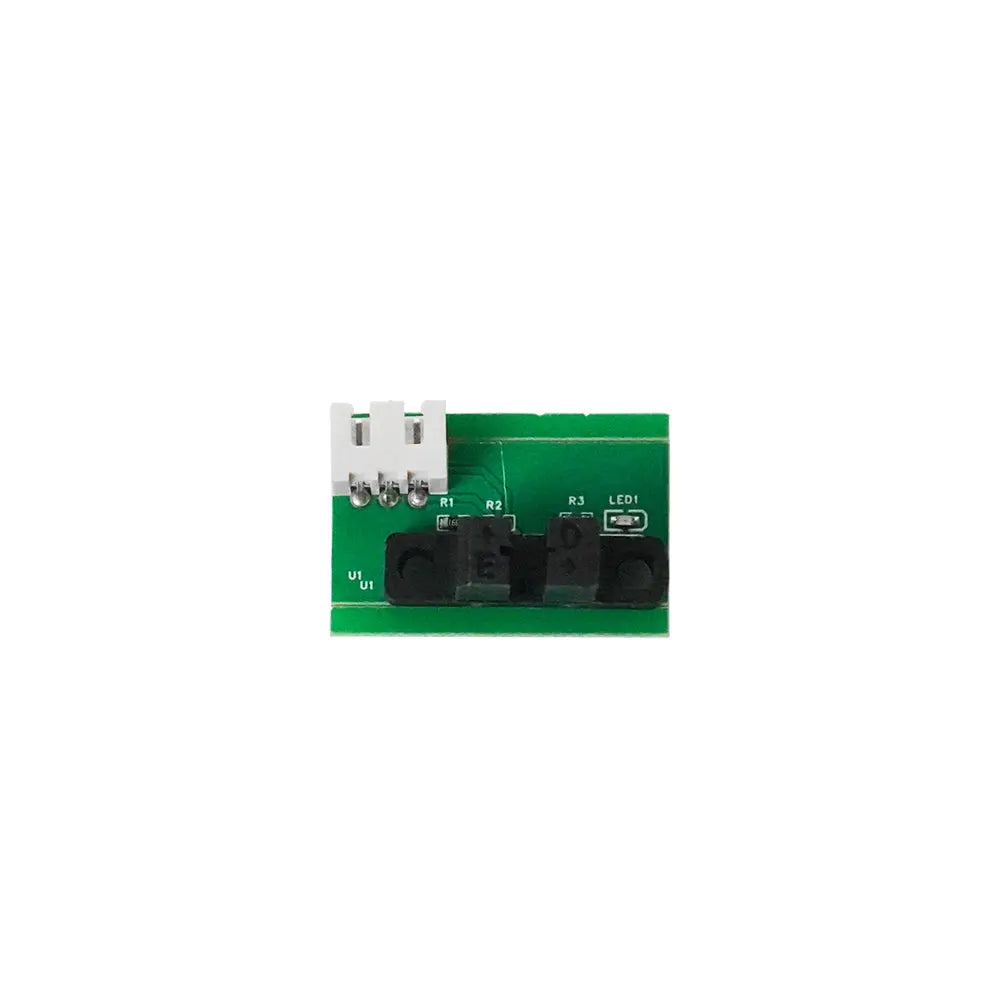

FLSUN T1 Limit Switch, FLSUN T1 / T1 Pro yazıcılarda homing sırasında yazıcı kafası veya hareket sisteminin doğru konumda algılanmasına yardımcı olan elektronik yedek parçadır. Limit switch kartı, eksenlerin referans noktasını algılayarak motor hareketinin güvenli şekilde durdurulmasına katkı sağlar. Bu ürün 3D yazıcı değildir; FLSUN T serisi için PCBA limit switch yedek parçasıdır.
T1/T1 Pro
FLSUN T Serisi Uyumluluk
30 × 15 × 12
mm Ürün Ölçüsü
PCBA
Elektronik Kart Yapısı
Ürün Türü
Bu ürün 3D yazıcı değildir.
FLSUN T1 Limit Switch, yazıcının homing ve eksen referans algılama sürecinde kullanılan elektronik yedek parçadır. Ürün tek başına baskı yapmaz; FLSUN T1 / T1 Pro yazıcı üzerinde ilgili limit switch arızalarında değişim amacıyla kullanılır.
Elektronik yedek parça olduğu için montaj sırasında cihazın kapalı olduğundan emin olunmalı, kablo yönü ve soket bağlantısı dikkatle kontrol edilmelidir.
Homing
Referans konum algılama için kritik parça
Limit switch, yazıcı homing yaptığında hareket sisteminin doğru konuma geldiğini algılamaya yardımcı olur. Arızalı limit switch, eksen hareketinde durmama, sıkışma sesi veya homing hatalarına yol açabilir.
Ne İşe Yarar?
Eksenlerin referans konumunu algılamaya yardımcı olur.
3D yazıcılarda limit switch, homing işlemi sırasında yazıcı kafası veya hareketli parçaların sınır / referans noktasına ulaştığını algılayan sensör görevi görür.
FLSUN T1 gibi Delta yazıcılarda üç kolonun doğru şekilde referanslanması baskı güvenliği ve kalibrasyon doğruluğu açısından önemlidir. Limit switch veya kablosu düzgün çalışmadığında yazıcı homing sırasında ekseni durduramayabilir.
Homing algılama
Eksen referansı
Motor durdurma sinyali
T1 / T1 Pro uyumu
Ne Zaman Değiştirilir?
Homing sırasında eksen durmuyorsa veya limit switch ışığı anormal davranıyorsa.
FLSUN Wiki bakım bilgilerinde, homing sonrası eksenin yukarı gitmeye devam etmesi veya kilitlenmesi durumunda limit switch üzerindeki kırmızı ışığın kontrol edilmesi önerilir.
Limit switch ışığı normal şekilde açılıp kapanmıyorsa, bağlantı terminali gevşekse veya pinlerde sorun varsa önce kablo ve soket kontrol edilmelidir. Kablolamada sorun yoksa arızalı eksen limit switch parçasının değiştirilmesi gerekebilir.
Homing hatası
Eksen durmuyor
Kırmızı ışık kontrolü
Kablo / soket kontrolü
Montaj Dikkatleri
Kablo yönü, soket bağlantısı ve güç kapalı işlem önemlidir.
Limit switch değişimine başlamadan önce yazıcının kapatılması ve güç bağlantısının kesilmesi gerekir. Elektronik kart ve kablo bağlantıları üzerinde çalışırken statik elektrik ve yanlış soket bağlantısı riskine dikkat edilmelidir.
FLSUN T1 kurulum yönergesinde limit switch kabloları ve motor kablolarının etiketlerine göre ilgili portlara, yönüne dikkat edilerek takılması gerektiği belirtilir. Değişim sonrasında eksen homing testi yapılmalıdır.
Gücü kapatın
Etiketleri kontrol edin
Yöne dikkat edin
Homing testi yapın
Güvenlik Notu
Elektronik yedek parça montajı dikkat ister.
Limit switch kartı küçük bir elektronik bileşendir. Montaj sırasında yanlış kablo bağlantısı, zorlayarak takma veya güç açıkken müdahale yazıcı elektroniğine zarar verebilir.
Emin değilseniz FIXX3D teknik destek ekibinden yönlendirme almanız önerilir.
Uyumluluk Notu
Resmi ürün sayfası T Series T1/T1 Pro olarak listeler.
FLSUN resmi ürün sayfasında bu ürün “T Series T1/T1 Pro Limit Switch” olarak listelenir. Ürün başlığınız FLSUN T1 için kullanıma yöneliktir.
T1 Max gibi farklı T serisi modellerde limit switch parça varyantı farklı olabilir. Sipariş öncesi cihaz modeli, ürün başlığı ve gerekiyorsa servis yönlendirmesi kontrol edilmelidir.
FLSUN T1
FLSUN T1 Pro
Model kontrolü önerilir
T1 Max ayrı olabilir
30 × 15 × 12
mm ürün ölçüsü
Resmi FLSUN ürün sayfasında limit switch ürün ölçüsü 30 × 15 × 12 mm olarak belirtilir.
0.01 kg
Hafif elektronik parça
Ürün ağırlığı 0.01 kg olarak listelenir. Küçük ve hassas PCBA yapısında bir elektronik yedek parçadır.
Green
Yeşil PCBA kart
Resmi ürün bilgisinde malzeme PCBA, renk ise yeşil olarak belirtilir. Görsel ve kart revizyonu üretici güncellemesine göre değişebilir.
Önerilen İş Akışı
Limit switch değişimini kontrollü şekilde planlayın.
1. Arızayı doğrulayın
Homing hatası, ışık davranışı ve kablo bağlantısı kontrol edilmeden parça değişimi yapmayın.
2. Gücü kesin
Yazıcıyı kapatın, güç kablosunu çıkarın ve elektronik bağlantılara müdahaleden önce bekleyin.
3. Kablo yönünü not alın
Eski limit switch kablosunun yönünü ve bağlantı portunu not ederek yeni parçayı aynı şekilde bağlayın.
4. Homing testi yapın
Montaj sonrası eksen hareketini ve homing davranışını dikkatli şekilde kontrol edin.
Servis Tavsiyesi
Homing hatası farklı nedenlerden de kaynaklanabilir.
Limit switch arızasına benzer belirtiler; gevşek kablo, pin çıkması, motor kablosu problemi, driver sorunu veya mekanik sıkışma nedeniyle de oluşabilir.
Gereksiz parça değişimini önlemek için önce kablo, soket, ışık davranışı ve eksen hareketi kontrol edilmelidir.
Kullanım Alanları
FLSUN T1 / T1 Pro homing ve eksen algılama bakımında kullanılan yedek parça.
Homing problemi
Eksen homing sırasında durmuyorsa veya kilitleniyorsa arıza tespitinden sonra değişim için kullanılır.
Limit switch ışık kontrolü
Kırmızı ışık normal açılıp kapanmıyorsa kablo kontrolünden sonra limit switch değişimi gerekebilir.
Kablo / soket kontrolü sonrası
Terminal gevşekliği veya pin problemi yoksa arızalı limit switch parçası değiştirilerek sistem test edilir.
Teknik servis bakımı
FLSUN T1 / T1 Pro bakım ve onarım işlemlerinde küçük elektronik yedek parça olarak kullanılır.
Teknik Özellikler
FLSUN T1 Limit Switch teknik detayları
| Ürün Adı | FLSUN T1 Limit Switch |
| Resmi Ürün Adı | T Series T1/T1 Pro Limit Switch |
| Ürün Tipi | Elektronik yedek parça / limit switch sensör kartı |
| 3D Yazıcı mı? | Hayır. Bu ürün 3D yazıcı değildir; FLSUN T1 / T1 Pro için yedek parçadır. |
| Kullanım Amacı | Homing sırasında yazıcı kafası veya hareket sisteminin doğru referans konumda algılanmasına yardımcı olmak |
| Uyumluluk | FLSUN T1 ve FLSUN T1 Pro için listelenir; diğer T serisi modellerde uyumluluk ayrıca kontrol edilmelidir |
| Malzeme | PCBA |
| Renk | Yeşil |
| Ürün Ölçüsü | 30 × 15 × 12 mm |
| Ürün Ağırlığı | 0.01 kg |
| Değişim Sebebi | Homing hatası, eksenin durmaması, limit switch ışığının anormal davranması veya servis tarafından limit switch arızasının tespit edilmesi |
| Montaj Konumu | FLSUN T1 / T1 Pro eksen limit switch bağlantı noktaları |
| Kablo Bağlantısı | Limit switch kabloları etiketlerine ve yönüne dikkat edilerek ilgili portlara takılmalıdır |
| Montaj Uyarısı | Montajdan önce cihaz kapatılmalı ve güç bağlantısı kesilmelidir |
| Test Önerisi | Değişim sonrası homing testi ve limit switch ışık davranışı kontrol edilmelidir |
| Teknik Destek Notu | Elektronik parça montajı deneyimi yoksa FIXX3D teknik destek veya yetkili servis yönlendirmesi önerilir |
| Öne Çıkan Avantaj | FLSUN T1 / T1 Pro homing algılama sistemi için küçük, hafif ve resmi limit switch yedek parça çözümü |
FIXX3D Avantajları
FIXX3D ile güvenli alışveriş ve satış sonrası destek.
2000 TL ve üzeri ücretsiz kargo
Uygun siparişlerde avantajlı gönderim süreci.
2 yıl distribütör garantisi
Ürün için güvenilir garanti desteği.
Ömür boyu teknik destek
Kurulum, arıza tespiti ve kullanım sürecinde teknik yönlendirme.
14 gün iade hakkı
Alışveriş sürecinde ek güvence.
Sık Sorulan Sorular
FLSUN T1 Limit Switch hakkında merak edilenler
FLSUN T1 Limit Switch nedir?
FLSUN T1 Limit Switch, FLSUN T1 / T1 Pro yazıcılarda homing sırasında eksen veya yazıcı kafası referans konumunun algılanmasına yardımcı olan elektronik yedek parçadır.
Bu ürün 3D yazıcı mı?
Hayır. Bu ürün 3D yazıcı değildir. FLSUN T1 / T1 Pro için limit switch sensör kartı yedek parçasıdır.
Hangi modellerle uyumludur?
Resmi FLSUN ürün sayfasında T Series T1/T1 Pro Limit Switch olarak listelenir. T1 Max gibi farklı T serisi modellerde uyumluluk ayrıca kontrol edilmelidir.
Ne zaman değiştirilmelidir?
Homing sırasında eksen durmuyorsa, kilitleniyorsa, limit switch kırmızı ışığı normal davranmıyorsa veya servis tarafından limit switch arızası tespit edilmişse değişim gerekebilir.
Önce ne kontrol edilmelidir?
Önce limit switch kablosu, soket terminali, pinler ve ışık davranışı kontrol edilmelidir. Kablo veya pin sorunu yoksa arızalı limit switch değiştirilebilir.
Ürün ölçüsü nedir?
Resmi FLSUN ürün sayfasında ürün ölçüsü 30 × 15 × 12 mm olarak listelenir.
Malzeme ve renk bilgisi nedir?
Resmi ürün bilgisinde malzeme PCBA, renk yeşil olarak belirtilir.
Montajı kullanıcı yapabilir mi?
Elektronik parça montajı deneyiminiz varsa yapılabilir; ancak güç kapalı olmalı, kablo yönü doğru takılmalı ve statik elektrik riskine dikkat edilmelidir. Emin değilseniz teknik destek almanız önerilir.
Değişim sonrası ne yapılmalıdır?
Montaj sonrası homing testi yapılmalı, eksenlerin doğru durduğu ve limit switch ışığının normal şekilde açılıp kapandığı kontrol edilmelidir.
FIXX3D teknik destek sağlıyor mu?
Evet. FIXX3D üzerinden satın alınan ürünlerde satış sonrası teknik destek avantajı sunulur. Ürün seçimi, arıza tespiti, montaj yönlendirmesi ve kullanım
